Tragbares digitales Untertage-Abstands-Prüfkabel-Störungs-Verzeichnis des Kabel-35KV

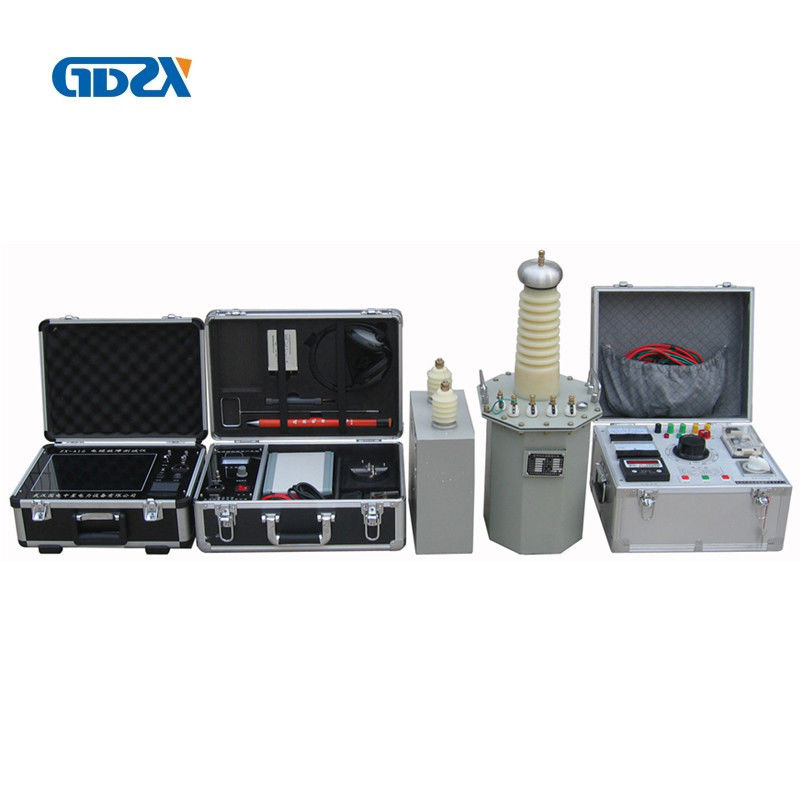

Prüfvorrichtung des Kabelfehlers ZX-A10

VERZEICHNIS DES KABELFEHLER-ZX-A10 integrierte industrielle eingebettete Computerplattform, Netz-Kommunikations-Service und USB-Kommunikationssystem. Das Gerät besteht 3 Teile: Haupthydraulikanlage, Störungsverzeichnis und Kabelleitungsprüfvorrichtung. Sie wird für Kabelfehlerfehlersuche, Kabelleitungs- und Tiefentest und tägliche Wartung von Kabeldaten verwendet. Sie kann für Signalkabelfehlerfehlersuche für Bahnhof und Flughafen auch verwendet werden.

Eigenschaften:

1. Eingebettetes Computersystem in Kabelfehlerverzeichnis. Lithium-Energieversorgung für bequeme Feldversuche.
2. 12,1-Zoll-mit Berührungseingabe Bildschirm und Windows XP System.
3. USB-Schnittstelle. 5 Abtastfrequenz zwischen 6,25 MHZ zu 100MHz für Kabel der unterschiedlichen Länge.
4. zeigen Auto earch Störstelle und den Abstand an, die Bewegung des doppelten Cursors kann bis 0.15m genau sein.

5. Die Wellenform kann frei zusammendrückend oder erweiternd sein.

6. Wellenformen der Systemanzeige zwei nach dem Zufall, das zur Standardwellenform als Ihrer Referenz nah ist.
7. Gesamt-Wellenformen 40G und Bauschaltpläne vor Ort als Ihre Referenz
8. intelligenter modularer Probenehmer, zum der Verdrahtung vor Ort, Probenahme zu ersetzen total getrennt mit Hochspg, um Sicherheit sicherzustellen.

Anwendung:
1. Prüfkabelstörung für verschiedene Spannungspegel, verschiedene Abschnitte und unterschiedliches Medium, einschließlich offenen Stromkreis, schließen, niedriger Widerstand, hohes Widerstanddurchsickern, hoher Widerstandausfall Flashover kurz.
2. Prüfungssignalkabelfehler für Bahnhof, Flughafen.
3. Prüfungswellenausbreitungsgeschwindigkeit des Kabels, das Länge bekannt.
4. Prüfung des Kabelführungswegs und der Tiefe.
5. Anzeigemodus: 12,1 Zoll LCD (Windows XP)
6. Gedächtnismodus: Örtlich festgelegtes und bewegliches 20G/2G
7. Prüfmethoden: Schwachstromimpulsmethode, Antrieb Blitz-über Stromkreismethode, Flashoverspannungsmethode
8. Testabstand: kein weniger als 40km
9. Der kürzeste Prüfungsabstand (blinde Zone): 5-10m
10. Standortfehler: ±0.2m
11. Prüfungsfehler: weniger als ±1%
12. Abtastfrequenz: 6.25MHz, 10MHz, 25MHz, 50MHz, 100MHz, (Selbstanpassung)
13. Energie: DC 12V (7AH) WECHSELSTROM-220V±10%
14. Höchstleistungsausdauer: 4 Stunden

Technische Spezifikationen des Weganalysators:
1. Signalfrequenz: Welle des Sinus 15KHz
2. Spitzenleistung: Pomax≥100W
3. Ausgangsimpedanz: Zo=Zc
4. Erschütterungsmodus: incontinuous
5. Nettogewicht: 9.8Kg
6. Umgebende Temperatur: -10℃~+40℃
7. Gesamtausmasse: 180mm×300mm×400mm
8. Relative Luftfeuchtigkeit: RH≤85% (25℃)

Impulswandler

1. DC ausgegeben: 32kV, ununterbrochenes justierbares

2. Zuleitungskapazität: 1~8 F

3. Auswirkungszeit: 1~6 Sekunden

4. maximale Impulsenergie: 400 | 1800J

5. Höchstleistungsstrom: 40mA

6. Spannungsanzeigefehler: + 2%

7. Versorgungsspannung: 220VAC 50Hz

8. umgebende Temperatur: -10℃~ +50℃

9. Volumen: 380 x 260 x 260 Millimeter
