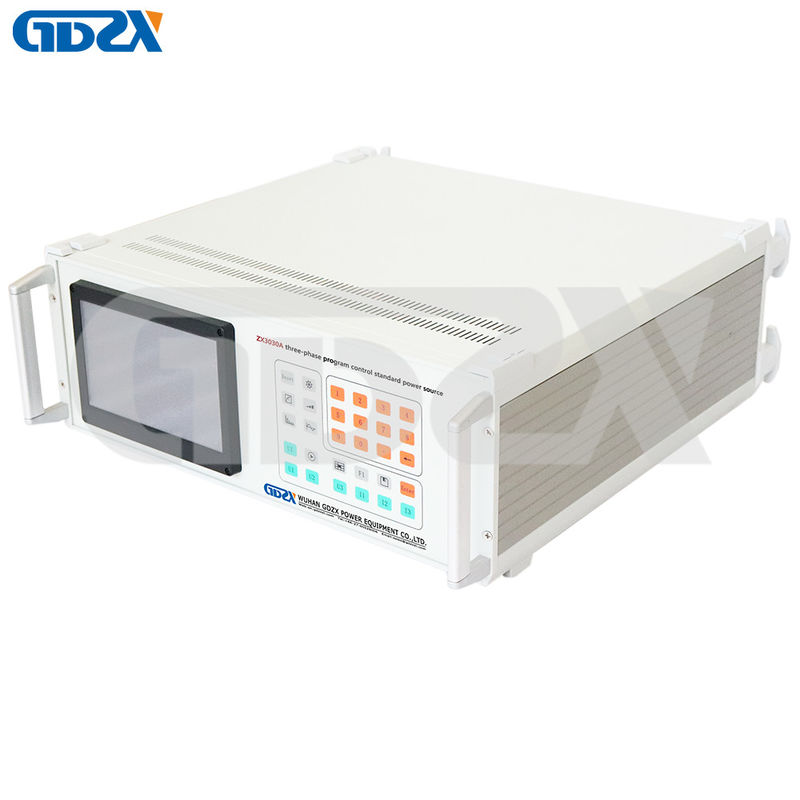

ZX3030A Wechselstrom-Programm-kontrolliertes Dreiphasenstandardenergiequellen-langes Leben

Einleitung

ZX3030A-nimmt Programm-kontrollierte Standarddreiphasigenergiequelle mit der integrierten Struktur des Meters und der Quelle, volle digitale Regelstandardquelltechnologie an und benutzt eine Reihe moderne Geräte wie eingebettetes System, großen TFT-Schirm, CPLD-Chip und hohe Präzision A/D, D/A. Zu tragen kann in Meßindustrie der elektrischen Energie, im elektrischen Labor und in anderen in Verbindung stehenden Abteilungen weit verbreitet sein, und ist einfach, zum Feld.

Eigenschaften

1. Unter Verwendung des touchable Schirm- und Filmknopfes.

2. Eingebettetes hochrangiges Standardenergiewattstundenmeter und digitales Regelfeedback basiert auf ihm. Andere Parameter wie Spannung, Strom, Frequenz können als Standard auch verwendet werden.

3. Strombegrenzungsschutz, Spannungskurzschlusssicherung, Schutz des offenen Stromkreises des Stroms und andere Funktionen.

4. Innerhalb des zulässigen Ertragbereiches des Instrumentes, können Benutzer die Nennspannung und die gegenwärtigen Gänge der Dreiphasenspannung und des Stroms willkürlich einstellen.

5. Es gibt reichliche Strom- und Energiefaktormesspunkte, die es einfach, verschiedene Kalibrierungsentwürfe zu konfigurieren machen.

6. Es kann alle Arten einphasige, Dreiphasen- und aktive und reagierende Wattstundenmeter überprüfen.

7. Die große Menge von Datenspeicherung macht es einfach, die Bestätigungsdaten zu fragen.

8. Mit serieller Schnittstelle RS232 ist es für Rechnersteuerung und Höhereinstufungs-Software bequem.

Parameter

1) Wechselstrom-Phasen-Spannungs-Ertrag

Feinheit A. Adjustment: 0,01% RG

B. Resolution: 6 bedeutende Stellen des Bits

C. Accuracy: verbessern Sie als ±0.05%RG

D. Stability: verbessern Sie als ±0.01% Minute RG/1

E. Distortion: verbessern Sie als 0,1% (nicht-kapazitive Last)

F., Spitzenleistung: bewertetes 20VA pro Phase

G., Anpassungsrate der vollen Last: weniger als ±0.01% RG

Strecke H. Output: 10V-500V

Einstellungen I. Range: 57.7V, 100V, 220V, 380V, automatische Schaltung.

2) Stromabgabe Wechselstroms

Feinheit A. Adjustment: 0,01% RG

B. Accuracy: verbessern Sie als ±0.05%RG

C. Resolution: 6 bedeutende Stellen des Bits

D. Stability: verbessern Sie als ±0.02% Minute RG/1

E. Distortion: verbessern Sie als 0,1%

F., Spitzenleistung: 20VA pro Phase.

G., Anpassungsrate der vollen Last: weniger als ±0.01% RG

Strecke H. Output: 0.5mA-24A

Einstellung I. Range: 0.2A, 1A, 5A, 20A, automatische Schaltung (gegenwärtiges 0-100A besonders angefertigt)

3) Leistungsabgabe

Genauigkeit: verbessern Sie als 0,05% RG

B. Stability: verbessern Sie als 0.01%/1 Min.

C. Resolution: 6 bedeutende Stellen der Bits (Wirkleistung, Blindleistung, Scheinleistung)

4) Energiefaktor

A., Einstellbereich: - 1| 0 ~+1;

B. Resolution: 0,00001;

C. Accuracy: 0,0005.

5) Phase

A., Einstellbereich: 0-359.99 Grad

B. Resolution: 0,001 °

C. Accuracy: ° ±0.02

6) Frequenz

Einstellbereich: 40Hz-70Hz

B. Resolution: 0,001 Hz

C. Accuracy: ±0.002Hz

7) Harmonik: 2-51 Harmonik kann genau ausgegeben werden.
