Produktdetails:
Zahlung und Versand AGB:
|
Produktname: | Stromwandler-Feld-Kalibrierer | Gesamtgenauigkeit: | 1/3 der Fehlergrenze auf den gemessenen Stromwandler |
---|---|---|---|
Versuchsanlage: | 5A / 5A | 25000A/5A oder 5A/1A | 6300A/1A | Arbeitsbereich des geprüften Stromwandlers: | 1% | 200% |
Sekundärlast: | 2.5VA | 300VA, COSφ = 0,1 | 1,0 | Genauigkeitsstrecke des geprüften Stromwandlers: | 1,0, 0,5, 0.5S, 0,2 und 0.2S |
Widerstand-/EintrittsMessfehler: | ≤5.0% | Instrument-Leistungsaufnahme: | 20VA |
Instrumentgenauigkeitsniveau: | Niveau 0.05S | Maximales Außenmaß: | 460*375*183mm |
Gewicht: | 10.0kg | ||
Markieren: | Automatischer Stromwandler-Feld-Kalibrierer,Hochleistungs-Stromwandler-Feld-Kalibrierer,Energie-Qualitäts-Analysator des Niveau-0.05S |
Produkteinführung
Die Maßhochspannungsgeräte der elektrischen Energie von Kraftwerken und Nebenstellen und die Maßgeräte der elektrischen Energie vieler Benutzer, hängen mit den Interessen der Stromerzeugung, der Kraftübertragung, der Stromversorgung und der mehreren Parteien der Benutzer zusammen. Um genaues Maß sicherzustellen, muss die Inspektion in Übereinstimmung mit SD109 „Inspektions-Regelungen durchgeführt werden für elektrische Energie-Maß-Geräte“ und DL/T448-2000 „Regelungen der technischen Leitung für Strom-Maß-Geräte“.

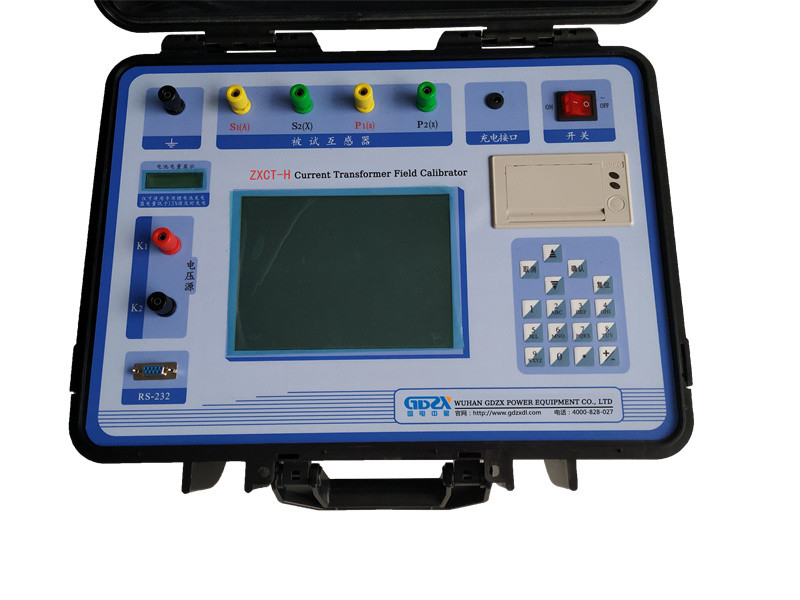

ZXCT-H Stromwandler-Feldkalibrierer wurde basiert auf Spitzenprüfungstechnologie, umfangreicher Schaltungsentwurf der elektronischen Schaltung und gemäß relevanten nationalen Regelungen entwickelt. Er löst die Probleme Überprüfung der vor Ort des Stromwandlers und des Spannungstransformators mit hoher Arbeitsintensität und langwieriger Operation.
Eigenschaften
1. Das Instrument hat auch eine rekursive Methode, zum des Stromwandlerfehlers zu messen, der für die Überprüfung vor Ort des Maßgerätes bequem ist.
2. Überprüfung vor Ort von Stromwandlern erfordert nicht Standardstromwandler, gegenwärtige Aufbrüche, Lastskästen, Spannungsregelungskästen und hoch-gegenwärtige Leiter. Sie benutzt Verdrahtung des extrem einfachen Tests und die Operationen, zum der Überprüfung der Stromwandler zu erzielen, die Arbeit groß verringernd die Intensität und die Arbeits-Leistungsfähigkeit werden verbessert, die für die Überprüfung vor Ort von Transformatoren bequem ist.
3. Das Instrument hat einen Standardspannungstransformator, der mit dem gleichen Umwandlungsverhältnis des gemessenen Stromwandlers gleichwertig ist. Seine Genauigkeit kann 0,05 Niveau erreichen, und der Umwandlungsverhältnis- und Nullastfehler des gemessenen Stromwandlers kann genau gemessen werden. Kombinieren Sie dann die Testergebnisse des Widerstands und des Eintritts, um den Fehler des Transformators zu berechnen.
4. Nehmen Sie unterschiedlichen Frequenzstromversorgungstest nah an Netzfrequenz an, um elektromagnetische Strahlung Netzfrequenz und Reihe Störung zu verhindern der vor Ort.
5. Breiter Messbereich, kann 5A/5A | 25000A/5A oder 5A/1A | 6300A/1A erreichen.
6. Mit der Funktion des Stromwandlerumwandlungsverhältnisses und des Sekundärwickelninnenwiderstandtests.
7. Nehmen Sie 800 × 600 hochauflösende Großbildfarbflüssigkristallanzeige, mit humanisierter Schnittstelle und Operationsentwurf, an und benutzen Sie den Touch Screen, um die Operation, Herstellung zu unterstützen der Operation bequemer und schnell.
8. Unter Verwendung der genauen Software-Algorithmen werden die Genauigkeitsgraddaten weiter verbessert.
9. Es hat die Intelligenz, den externen verdrahtenden Status zu beurteilen und fordert den verdrahtenden Fehler, das Umwandlungsverhältnis, den Polaritätsfehler, das etc. auf.
10. Automatisch ringsum die Testdaten und urteilen, ob es aus Toleranz heraus ist. Die Aus-vontoleranzdaten werden in der Orange angezeigt und die Aus-vontoleranz wird an der unteren rechter Ecke des Fensters angezeigt.
11. Direkt Überprüfungsschlussfolgerungen der Frage vor Ort, qualifiziert oder aus Toleranz heraus.
12. Umfangreiches Gedächtnis kann bis 1000 speichern Feldversuchdaten.
13. Benutzen Sie RS232- oder USB-Schnittstelle, um Computer anzuschließen, um Datenzertifikat zu drucken.
14. Die ausführenden Plastikformfahrgestelle werden benutzt, um Schock und Druck zu verhindern, die Sicherheit Betreibern und von Ausrüstung sicherzustellen von vor Ort.
Technische Indikatoren
1. Stromwandlerfehler-Maßabschnitt
1) Gesamtgenauigkeit: 1/3 der Fehlergrenze auf den gemessenen Stromwandler
2) Versuchsanlage: 5A/5A | 25000A/5A oder 5A/1A | 6300A/1A
Transformator veranschlagte Primärstrombereich mit Sekundärstrom von 5A | |||||||
5 | 7,5 | 10 | 15 | 20 | 25 | 30 | 40 |
50 | 60 | 75 | 80 | 100 | 120 | 150 | 160 |
200 | 250 | 300 | 315 | 400 | 500 | 600 | 630 |
750 | 800 | 1000 | 1200 | 1250 | 1500 | 1600 | 2000 |
2500 | 3000 | 3150 | 3200 | 4000 | 5000 | 6000 | 6300 |
Transformator veranschlagte Primärstrombereich mit gegenwärtigem zweitens1A | |||||||
5 | 7,5 | 10 | 15 | 20 | 25 | 30 | 40 |
50 | 60 | 75 | 80 | 100 | 120 | 150 | 160 |
200 | 250 | 300 | 315 | 400 | 500 | 600 | 630 |
750 | 800 | 1000 | 1200 | 1250 | 1500 | 1600 | 2000 |
2500 | 3000 | 3150 | 3200 | 4000 | 5000 | 6000 | 6300 |
Anmerkung: Der Stromwandler mit einem Sekundärstrom von 1A kann in 31500A/1A durch die Methode des Gleichamperes umgewandelt werden dreht Maß. Andere Prüfmethoden für die Stromwandlerverhältnisse, die nicht in der Tabelle erscheinen, sind, wie folgt:
Wenden Sie die gleiche Amperewindungsmethode an, um den Stromwandler zu prüfen, zum Beispiel: Sie müssen den Transformator 1000A/5A prüfen, führen bitte den Testdraht des Instrumentes durch die zwei Drehungen des Stromwandlers und prüfen dann einen gegenwärtigen Input sind nur 500A. Diese Prüfmethode beeinflußt nicht die Gültigkeit der Transformatortestdaten.
Ähnlich wenden andere Umwandlungsverhältnisse die folgenden Verarbeitungsmethoden an:
Bewertetes einmal (a) | Zahl von Drehungen | Instrument gegenwärtiges hauptsächlich(a) |
80 | 2 | 40 |
120 | 2 | 60 |
8000 | 2 | 4000 |
12000 | 2 | 6000 |
3) Arbeitsbereich des geprüften Stromwandlers: 1% | 200%
4) Sekundärlast: 2.5VA | 300VA, COSφ = 0,1 | 1,0
5) Genauigkeitsstrecke des geprüften Stromwandlers: 1,0, 0,5, 0.5S, 0,2 und 0.2S
6) Widerstand-/EintrittsMessfehler: ≤5.0%
7) Messbereich: R: 0.00Ω | 20.0Ω
Y: 0.000mS | 100.0mS
2. Teil des Spannungstransformatorkalibrierers
1) Grundlegender Fehler:
a. In-Phasenkomponente:
2. Teil des Spannungstransformatorkalibrierers
1) Grundlegender Fehler:
a. In-Phasenkomponente: X = (X × 2% + y-× 2% 2 Wörter)
Y = (X × 2% + y-× 2% 5 Wörter)
„X“, „y-“ - Anzeigenwert des Instrumentes
Quantelungsfehler „mit 5 Wörtern“ - des Instrumentes
b. Prozentsatz-Tabelle: Niveau 1
c. Messbereich: f: 0,0000% | 200,0%
Δ: 0,000 ′ | 999,9 ′
3. Instrument-Leistungsaufnahme: 20VA
4. Instrumentgenauigkeitsniveau: Niveau 0.05S
5. Maximales Außenmaß: 460 × 375 × 183mm
6. Gewicht: 10.0kg
Musterbeispiele
Firmeneinleitung
Baumaschinen Co., Ltd.is ein Hersteller des EnergieTestgeräts, Integrierungsentwurf, Produktion und Verkäufe Wuhans GDZX, komplette Lösungen für die Hochspannungsprüfung und elektrische Prüfungsdienstleistungen erbringend auf verschiedene erfahrene Nutzer. Die Hauptprodukte schließen ein: Wechselstrom-Reihenresonanzversuchseinrichtungen, Hochspannungstestgerät, TransformatorTestgerät, Sekundärschutz/SchalterTestgerät, Kabelfehlerprüfvorrichtung, Filtertestgerät, Energiemeßausrüstung, Standardquell-Reihe und so weiter. Es gibt viele Arten Produkte und komplette Modelle.
