International programmierbare AC-Dreiphasen-Standard-Stromquelle

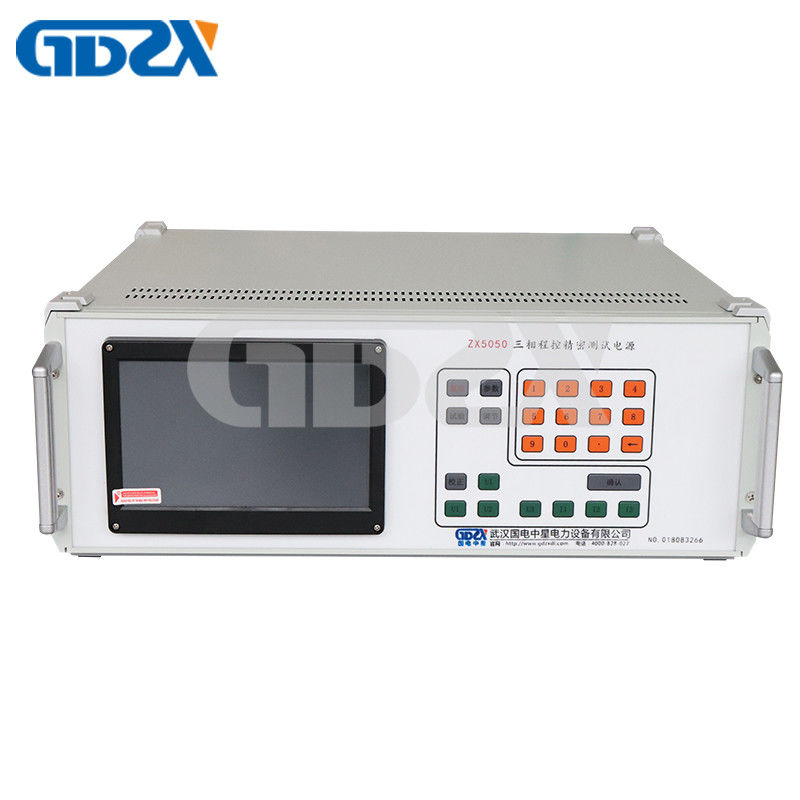

Die dreiphasige, programmierbare Teststromversorgung ZX5050 verwendet eine integrierte Messgerätequellenstruktur mit einem eingebetteten System, einem großen TFT-Farb-LCD-Display, Touchscreen, CPLD-Chip und einer Reihe fortschrittlicher Geräte wie hochpräzise A/D-, D/A-Wandler usw. Sie ist klein und leicht und kann in der Stromzählindustrie, in Elektrolaboren und anderen verwandten Abteilungen weit verbreitet eingesetzt werden, wodurch sie leicht zu transportieren und vor Ort zu verwenden ist.

1. Touchscreen-Bedienfeld und Tasten auf der Frontplatte werden verwendet, um eine große Menge an Informationen anzuzeigen, was einfach und bequem zu bedienen ist.

2. Eingebauter Energiezähler, der Parameter wie Spannung, Strom, Frequenz, Phase, Wirkleistung, Blindleistung, Scheinleistung, Leistungsfaktor usw. anzeigt.

3. Es verfügt über mehrere Schutzfunktionen: Strombegrenzungsschutz, Leistungsverstärkerschutz, Spannungskurzschlussschutz, Stromkreisunterbrechungsschutz, Leistungsverstärker-Thermoschutz und andere Funktionen.

4. Intelligente Gänge: Innerhalb des zulässigen Ausgangsbereichs des Instruments können Benutzer die Nennspannung und den Nennstrom jedes dreiphasigen Spannungs- und Stromgangs frei einstellen. Die Testpunkte und Einstellungsdetails von Spannung und Strom beziehen sich auf den vom Benutzer eingestellten Nennwert, was die Bedienung für den Benutzer erleichtert.

5. Umfangreiche Spannungs-, Strom- und Phasentestpunkte für eine einfache Bedienung.

6. Ausgestattet mit einer RS232-Schnittstelle für eine einfache Computersteuerung und Software-Upgrades.

1. Leistungsausgang

1) Spannung: 10~450V (interner Spannungsbereich 57,7, 100, 220V, 380V), Ausgangsleistung 20VA.

2) Strom: 0,001-20A (interner Strombereich 0,2, 1, 5, 20A), Ausgangsleistung 20VA. (Strom 0-100A kann angepasst werden)

3) Ausgangsfrequenz: 45-65Hz.

4) Ausgangsphase: 0-359,99 °.

5) Stabilität: Spannung und Strom 0,02%. (2 Minuten)

6) Verzerrung: Spannungs- und Stromverzerrung nicht mehr als 0,5% (nicht-kapazitive Last)

2. Ausgangs- und Anzeigegenauigkeit

Projekt: Auflösung

Spannung: 4 signifikante Stellen

Frequenz: 0,001Hz

Phase: 0,01 °

Leistungsfaktor: 0,001

Wirkleistung: 4 signifikante Stellen

Blindleistung: 4 signifikante Stellen

Scheinleistung: 4 signifikante Stellen

3. Gemeinsame Testpunkte für die Ausgangsregelung

1) Spannungstestpunkte: 80%, 90%, 100%, 110%, 120%.

2) Stromtestpunkte: 1%, 5%, 10%, 20%, 50%, 100%, 120%.

3) Phasentestpunkte: 0,5L, 0,86L, 1,0, 0,86C, 0,5C.

4) Die Amplitude der dreiphasigen Spannung und des Stroms kann separat eingestellt werden, mit einer Einstellfeinheit von 10%, 1%, 0,1% und 0,01%; Stellen Sie den Bereich auf 125% ein.

5) Die Phase und der Leistungsfaktor der dreiphasigen Spannung und des Stroms können ebenfalls phasenweise eingestellt werden, mit einer Einstellfeinheit von 10 °, 1 °, 0,1 ° bzw. 0,01 °.

6) UB und UC können auch die Phase von UA separat einstellen.

7) Die Einstellung der Frequenz erfolgt durch gleichzeitige Einstellung der dreiphasigen Spannung und des Stroms, mit einer Einstellfeinheit von 5Hz, 1Hz, 0,1Hz bzw. 0,01Hz.

4. Stromversorgung: einphasig AC 182-262V, 50/60Hz.

5. Äußere Abmessungen: 500 × 600 × 178 mm

6. Gewicht: 27 kg.
