Hervorheben:
Testsatz ct Pint
, Stromwandlertestsatz
Modellnummer: |
ZXHQ-B+ |
Arbeitsstromversorgung: |
AC220V±10%, 50Hz/60Hz |
Ertrag:: |
0~180Vrms, 12Arms, 36A (Höchstwert) |
Produktbezeichnung:: |
Analysator Variabel-Frequenz Spannungs-Methode CT Pint |
Marke: |
GDZX |
Prüfnormen: |
IEC60044-1, IEC60044-6, C57.13 |
Spannungsmessungsgenauigkeit: |
± 0,2% |
Datenspeicherung: |
1000 |

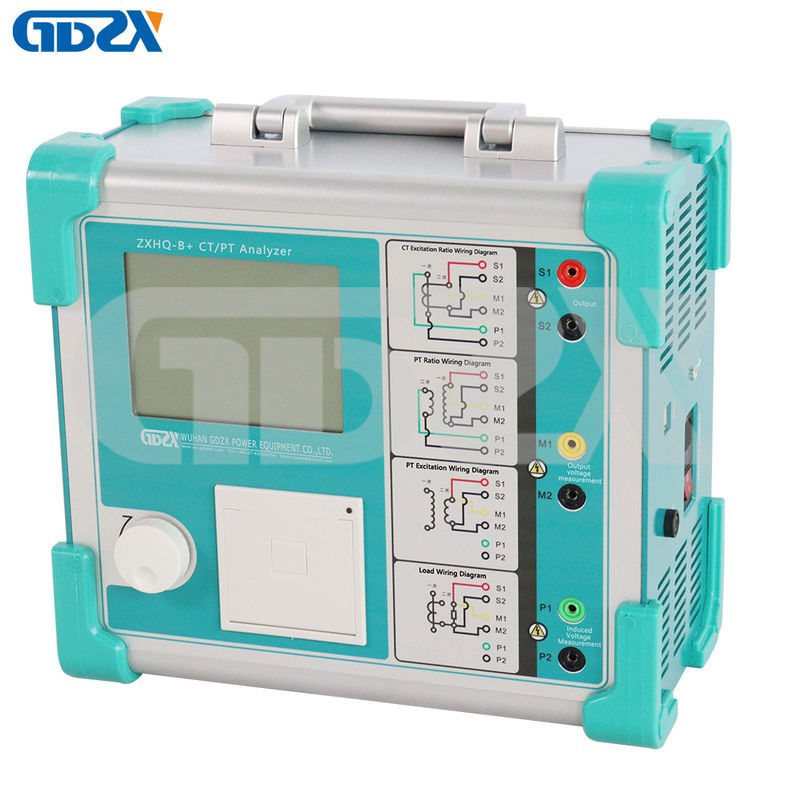

ZXHQ-B+IEC-Normen Variable Frequency CT PT Analyzer
ZXHQ-B+ CT/PT Analyzer ist ein neues Produkt, das nach weitgehend angenommenen Kunden-Ratschlägen und tiefgreifenden theoretischen Studien entwickelt wurde.
Die Serie von Produkten mit Hochleistungs-DSP und ARM, fortgeschrittenHerstellungTechnologie gewährleistet eine stabile und zuverlässige Produktleistung.Vollfunktionen, hauptsächlich für die Prüfung verschiedener CT- (Schutztyp, Messtyp, TP-Typ) und PT-Elektromagnetische Einheiten: Anregungsmerkmale (Volt-Ampereigenschaften), Drehverhältnis, Polarität,sekundärer Wickelwiderstand, Sekundärlast, Verhältnisfehler, Winkelfehler. CEinfache und bequeme Bedienung, Verbesserung der Arbeitseffizienz- Ich weiß nicht.
Voll ausgestattet, hohe Automatisierungsgrade, hohe Effizienz, marktführend.
Einführung von Merkmalen:
1.Kein Standardtransformator, Booster, Lastkasten, Spannungssteuerkasten oder Primärstromleitungen erforderlich, einfacher Drahtanschluss und einfacher Betrieb
2. Prüfung CT/PT A/V-Karakteristikkurve und 10% Fehlerkurve auf Basis der fortgeschrittenen Variablen Frequenzmethode, maximale Ausgangsspannung AC 160V und Ausgangsstrom 5Arms (Spitzenwert:15A) aber CT-Knie-Spannung bis 60KV.
3. kann Verhältnisfehler und Winkelfehler mit hoher Präzision messen, zulässige Verhältnisfehlervariation:±0,05%, zulässige Winkelfehlervariation:±2min, kann Stromtransformatoren auf 0,02S-Niveau testen,Drehverhältnismessbereich: 1 ~ 35000
4. Automatisch angezeigt Parameter: Kniepunkt Spannung / Strom,10% ((5%) Fehlerkurve, Genauigkeit Grenzfaktor (ALF), Instrument Sicherheit Faktor (FS), die zweite Zeitkonstante (Ts),Remanenzkoeffizient (Kr), gesättigte und ungesättigte Induktivität usw.
5. Konform mit den Normen: IEC60044-1, GB16847 (IEC60044-6) GB1207 usw., automatisch wählen Sie Teststandard in Übereinstimmung mit den Transformatoren Arten und Ebenen
6.Ein Klick kann CT-DC-Widerstand, Anregung, Verhältnis, Polaritätstest beenden. Ein Drahtverbindungsmodus für alle CT-Tests außer Lasttest
7. Freundliche Schnittstelle
8.50,7 Zoll LCD, klar bei Sonnenschein
9.Optische Drehmaus zum Steuern, einfach zu bedienen
10.Eingebundener Drucker zum Drucken von Prüfberichten
11.Mit USB-Kommunikationsschnittstelle
12.Die Speicherkapazität beträgt bis zu 1000 Sätze, nicht verloren, wenn die Leistung ausgeschaltet wird
13.Mit Analyse-Software zum Vergleich und zur Auswertung von Daten
14.Leicht zu tragen, da das Gewicht weniger als 9 kg beträgt.
Erzeugnis Parameter:
| Ausgabe |
0~180Vrms, 12Arms, 36A (Spitzenwert) |
| CT-Verhältnis |
Reichweite |
1 bis 40000 |
Genauigkeit |
± 0,05% |
| PT-Verhältnis |
Reichweite |
1 bis 40000 |
Genauigkeit |
± 0,05% |
| Phase |
Reichweite |
±2min |
Entschließung |
0.5 Minuten |
| Gleichspannungswiderstand für die Sekundärwicklung |
Reichweite |
0 ~ 300Ω |
Entschließung |
00,2% ± 2 mΩ |
| Wechselstrombelastung |
Reichweite |
0 ~ 1000VA |
Genauigkeit |
00,2% ± 0,02VA |
| Stromversorgung |
AC220V±10%, 50Hz/60Hz |
| Umweltbedingungen |
Betriebstemperatur: -10 °C bis 50 °C, Luftfeuchtigkeit: ≤ 90% |
| Gewicht und Abmessungen |
Abmessungen: 365*290*153 mm, Gewicht < 10 kg |
CT PT ANALYZERTechnische Parameter:
|
Modell
|
ZXHQ-B+ |
|
| Prüfstandards |
Einheit für die Berechnung der Werte für die Berechnung der Werte für die Berechnung der Werte für die Berechnung der Werte für die Berechnung der Werte.13 |
|
| Ausgabe |
0~180Vrms 12Arms 36A (Spitze) |
|
| Messung der Kniespannung |
60 kV |
|
| Genauigkeit der Spannungsmessung |
± 0,2% |
|
| Strommessung |
/ |
|
|
CTVerhältnis
|
Reichweite |
1 bis 40000 |
|
| Genauigkeit |
maximal 0,1% |
|
|
PTVerhältnis
|
Reichweite |
1 bis 40000 |
|
| Genauigkeit |
maximal 0,1% |
|
| Phase |
Fehler |
±5 Minuten |
|
| Entschließung |
0.5 Minuten |
|
| Gleichstromwiderstand |
Reichweite |
0 ~ 300Ω |
|
| Genauigkeit |
00,5% ± 2 mΩ |
|
| Sekundäre Belastung |
Reichweite |
0 ~ 1000VA |
|
| Genauigkeit |
00,5% ± 0,05VA |
|
| Datenspeicherung |
1000 |
|
| Temperaturmessung |
/ |
|
| Stromversorgung |
AC220V ± 10%, 50 Hz |
|
| Umweltbedingungen |
Betriebstemperatur: -10OC ~ 50OC, Luftfeuchtigkeit: ≤ 90% |
|
Über GDZX
Wuhan GDZX Power Equipment Co., Ltd. befindet sich in Wuhan, China, und umfasst eine Fläche von 50 Hektar mit 6.000 m2 Fabrikfläche und 12.000 m2 Bürogebäuden.Wir sind spezialisiert auf Leistungsprüfgeräte., Ingenieurdienstleistungen, Inbetriebnahme von Geräten, Betriebs- und Wartungsprüfungen, Kalibrierung, Energieeinsparungs- und Umweltschutzgeräte sowie Stromverkäufe.Unsere integrierten Lösungen bieten verschiedenen Stromverbrauchern vollständige Hochspannungstests und elektrische Inspektionsdienste.
ODM für DUnterschiedlicher Parameter
ODEM für unterschiedliche Kundenprojektanforderungen
Assebleyund Debug
Um sicherzustellen, dass die Produkte die technischen Spezifikationen der Ausrüstung des Kunden erreichen können.
Verpackung und Versand
Vermeiden Sie Schäden während des Transports und stellen Sie sicher, dass Sie das Produkt komplett erhalten
Dienstleistung und Garantie
1 Jahr Garantie, 3 Jahre Reparatur, lebenslange Wartung
Online- und Offline-Technische Ausbildung
Bereitstellung von Prüfbericht und Videobild
Die höchste Bewertung von unseren ausländischen Kunden für verschiedene Produkte.
|
