Hochspannungslangstrecke begrabener Kabelfehler-Verzeichnis-intelligenter mehrfacher Impuls

Name: Hochspannungslangstrecke begrabener Kabelfehler-Verzeichnis-intelligenter mehrfacher Impuls
Brand: Wuhan GDZX Power Equipment Co., Ltd
SKU: ZX-A30
Price: 12,500.00 USD
Availability: InStock

Einzelheiten zum Produkt

Herkunftsort: Hubei, China

Markenname: GDZX

Modellnummer: ZX-A30

Zahlungs- und Versandbedingungen

Min Bestellmenge: 1 Satz

Preis: $12000.00 - 13000.00/ Set

Verpackung Informationen: Karton oder Holzkiste

Lieferzeit: 7~10 Arbeitstage

Zahlungsbedingungen: L/C, D/A, D/P, T/T, Western Union,

Versorgungsmaterial-Fähigkeit: 1200 Satz/Sätze pro Jahr

Beste Preis erhalten

Einzelheiten zum Produkt

Beschreibung des Produkts

Einzelheiten zum Produkt

Hervorheben:
                                                                                                                                                                                                                                                Hochspannungskabelfehllocator, Langstrecken-Erdkabelortungsgerät, Intelligenter Mehrfachimpuls-Fehlerortungsgerät


Spannungsstufen:	Unter 35 kV	Speichergedächtnis:	8G
Test-Abstand:	0 ~ 40 km	Anzeigemodus:	12,1-Zoll-Industrie-LCD-Touchscreen
Abtastfrequenz:	6,25 MHz, 12,5 MHz, 25 MHz, 50 MHz, 100 MHz	Wirtsgewicht:	6,2 kg

Spannungsstufen:	Unter 35 kV
Speichergedächtnis:	8G
Test-Abstand:	0 ~ 40 km
Anzeigemodus:	12,1-Zoll-Industrie-LCD-Touchscreen
Abtastfrequenz:	6,25 MHz, 12,5 MHz, 25 MHz, 50 MHz, 100 MHz
Wirtsgewicht:	6,2 kg

Beschreibung des Produkts

Hochspannung Langstreckenbegrabener Kabel Fehlerlocator Intelligenter Mehrfacher Puls

Der ZX-A30 ist ein vollständig intelligentes Multiple-Pulse-Kabel-Fehltestsystem, das auf einer eingebetteten Computerplattform basiert und USB-Kommunikationstechnologie integriert.Touchscreen-Technologie und 3G-Kommunikationstechnologie, wodurch die Leistung des Geräts in der Praxis erheblich verbessert und erleichtert wird.

Produktmerkmale

Eingebettete Industriecomputerplattform mit Windows XP-System, integrierte Prüfsoftware und installierte Kabelfehlerprüfsoftware sowie Kabeldatenmanagementsoftware
12.1 Zoll großer Touchscreen mit Touch-Stift- oder Mausfunktion, helles Display für den Außenbereich geeignet
Lithiumbatterie für bequeme Vor-Ort-Prüfung, Kunststoff-Chassis für Stoßsicherheit
Neueste USB-Kommunikationsoberfläche zur Sicherstellung einer stabilen Signalsammlung mit automatischer Auswahl der Probenfrequenz
Automatische Prüfmethode zur Unterscheidung und Feststellung des Fehlerpunkts mit automatischem Abstandslesen und -anzeigen

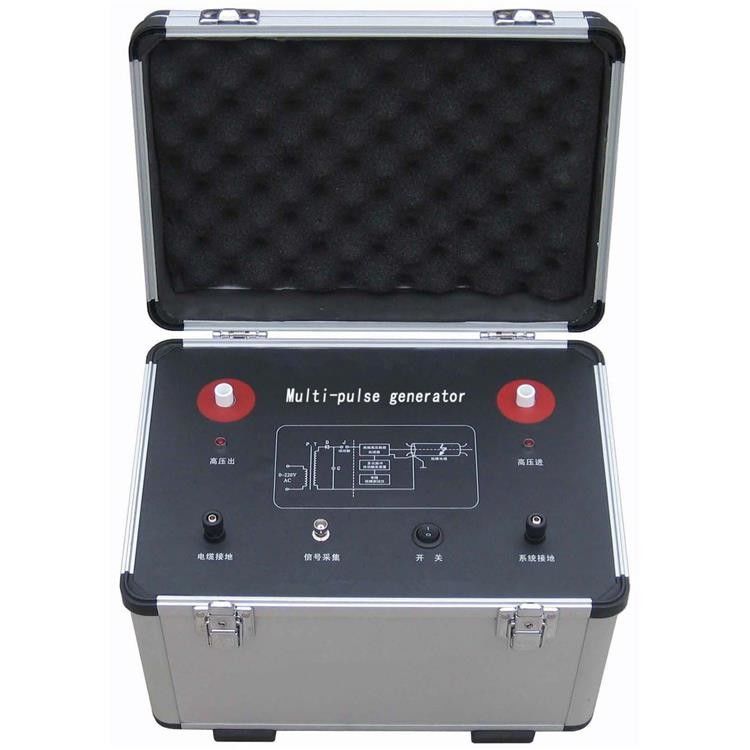

Einzigartiges Design eines Mehrfachimpulsgenerators, das drei Prüfverfahren ohne erneute Verbindung von Leitungen ermöglicht
WIFI-Empfänger und 3G-Software-Kompatibilität für Expertenassistenz aus der Ferne
Umfassendes System zur Speicherung und Verwaltung von Wellenformen und Kabeln für Feldvergleiche und Wartung
Präziser Ortungsmessgerät mit Squelch-Technologie für eine genaue Anzeige der Fehlerentfernung
Brandneuer leichter, integrierter Hochspannungs-Schubgenerator.

Technische Parameter

Fähigkeiten prüfen

Versuchskabelfehler bei unterschiedlichen Spannungsstufen unter 35 KV
Versuchskabelfehler verschiedener Kabelschnitte, unterschiedlicher Dielektrik und verschiedener Kabelmaterialien
Prüfung von Fehlern bei offenem, Kurzschluss, Niedrigwiderstand, Leckage mit hohem Widerstand und Hochwiderstands-Flashover-Kabel
Prüfung aller Störungen von Leitungskabeln für die Eisenbahnkommunikation, Straßenlichtkabeln und Flughafensignalkabeln
Testwellenübertragungsgeschwindigkeit in jedem Kabel bekannter Länge
Prüfung der vergrabenen Strecke und der Tiefe des Stromkabeln

Anzeige und Bedienung

Anzeigemodus: 12,1 Zoll industrieller LCD-Touchscreen (Windows XP-Plattform)
Prüfmethoden: Impulsmethode LV, Impulsmethode HV-Flash-Over, Mehrfachimpulsmethode
Speicher: 8G
Bedienung über Touch Pen und Maus

Leistungsspezifikationen

Prüfstrecke: mindestens 60 km
Mindestversuchsabstand: 0-5 m oder ohne
Standortfehler: ±0,2 m
Prüffehler: Systemfehler von höchstens ± 1%
Mehrfache Impulsgenerator: Impulsspannung ≤ 40 KV
Auflösung: V/fm, V ist die Übertragungsgeschwindigkeit m/μs; Software-Cursor beträgt 0,10m
Probenahmefrequenz: 6,25 MHz, 12,5 MHz, 25 MHz, 50 MHz, 100 MHz (adaptive Pulsbreite)

Energie und Umwelt

Stromquelle: Wechselstrom 220V±10%, Leistung ≤15W, Gleichstrom 12V(7AH), Leistung ≤20W
Standbyzeit: 6 Stunden Dauerarbeit
Wirtsgewicht: 6,2 kg
Abmessungen: 180 mm × 300 mm × 400 mm
Umgebung: -20°C bis +40°C, ≤ 80% RH

Zusätzliche Bestandteile

Frequenz des Signals des Kabelrouters: Sinuswelle 15KHz
Ausgangsleistung: Pomax ≥ 100 W
Ausgangsimpedenz des Tracers: Zo=Zc (Kabel-Eigenschaftsimpedenz)
Vibrationsmodus: nicht kontinuierlich
Impulsgenerator maximale Spannung: ≤ 35KV
Maximaler Arbeitsstrom: ≤ 30 mA
Anzeigefehler der Spannung: <+/-2%
Entladungsenergie: ≤ 2450 J/3,5 s
Min. Entladungsdauer: 3,2 s, maximale Leistung < 1,5 kVA
