Hervorheben:
220V
, das Einheits-Prüfvorrichtung verschmilzt
, 110V
Produktbezeichnung: |
Zusammenschließungseinheit Tester |
Hilfsstromleistung: |
110V/220V Gleichspannung (Kanzschalter) |
Stromversorgung: |
AC:220V±15% Frequenz: 50Hz±10Hz |
Optische Ethernet-Schnittstelle: |
6 Paare × 100 Mbits/s, SC, mehrmodisch, 1310 nm; |
Optische serielle Schnittstelle: |
5 Paare × 2 ~ 10 Mbits/s, SC, mehrmodisch, 850 nm; |
Schalteneingabe: |
8 Kanäle, 10-250VDC oder Leerlaufkontakt, automatisch identifizierbar, keine Polarität |
Schalter-Ertrag: |
8 Kanäle, Leerlaufkontakt/schnelle Ausgabe, Kapazität für AC/DC-Abschaltung:0.5A, 250 V |
Dimension: |
360 × 200 × 415 (mm) |
Gewicht: |
16.8kg |

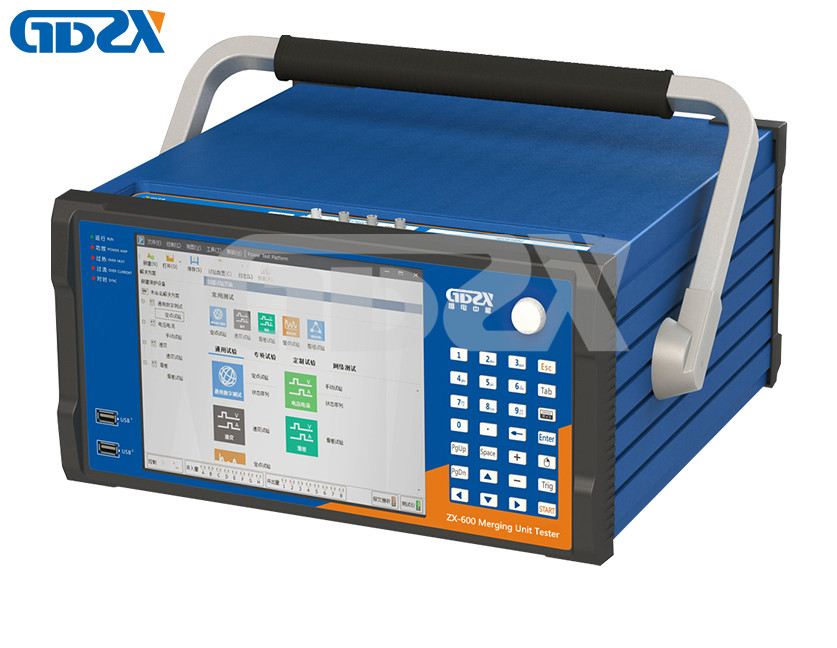

110V/220V Fusionseinheit Tester zur Prüfung des elektronischen/elektromagnetischen Transformator-Eingangs
Einführung des Produktes
ZX-600 Fusion-Einheit TesterDie Entwicklung eines neuen Testgerätes für die Prüfung von Merge-Einheiten ist aufgrund des Unterschieds zwischen dem Design und der Konstruktion der aktuellen intelligenten StationDas Gerät kann verwendet werden, um eine umfassende und effektive Prüfung für den Eingang des elektronischen Transformators elektromagnetischen Transformator Eingang durchführen, elektronischen Transformatoren und elektromagnetischen Hybrid-Gemischteingang, und dann die kombinierte Einheitstest in praktischen technischen Arbeiten erfüllen.Und dann die Prüfung der Fusion-Einheiten in verschiedenen praktischen Projekten befriedigt.
Eigenschaften
1. Integrierte hochpräzise analoge Signallausgabequelle (Genauigkeit: 0,05), keine Notwendigkeit für eine externe Standardstromquelle
2. kann 6 Kanäle Spannung und 6 Kanäle Strom gleichzeitig messen und automatische Freigabe Bewertung
3. gilt für herkömmliche Transformatoreneingabetyp, elektronische Transformatoreneingabetyp, Mischteingabetyp und andere
4. Mehrere Funktionen, vollständige Messungen (Genauigkeit, Harmonie, transienter Fehler, Synchronismus, Protokoll, Nennzeitverzögerung, Parallel- und Spaltlogik, Druck usw.)
5. eingebaut in Hilfs-DC-Ausgang, kann zwischen 110V und 220V wechseln
6. in IPC integriert kann unabhängig arbeiten oder sich mit dem PC verbinden, um zu bedienen, gleiche Betriebssoftware
7. angemessene Wärmebelastung, zuverlässiger Hardwareschutz, Überstrom-/Übertemperatur-/Kurzschlussschutz und Alarmfunktion
Technische Indikatoren
| Wechselspannungsquelle |
6 × 120 V, Auflösung: 100 μV,
maximale Ausgangsleistung: 40VA/Phase
|
Genauigkeit:0.05% |
| Wechselstromquelle |
6 × 20A, Auflösung: 25μA,
maximale Ausgangsleistung: 120VA/Phase
|
Genauigkeit: 0,05% |
| Gleichspannungsquelle |
6 × 170 V, Auflösung: 100 μV,
maximale Ausgangsleistung: 30VA/Phase
|
Genauigkeit: 0,1% |
| Gleichstromquelle |
6 × 10A, Auflösung:25μA,
maximale Ausgangsleistung: 60VA/Phase
|
Genauigkeit:00,1% |
| Ausgangsfrequenz |
0~2500Hz, Auflösung: 1mHz |
Genauigkeit: 0,001 Hz |
| Ausgangsphase |
0~359,999°, Auflösung: 0,001° |
Genauigkeit: 0,05° |
| Ausgangsharmonische |
Gleichstromkomponente, 2~20-Ordnungs-Harmonik |
|
|
Stromspannung
Synchronisierung
|
|
< 5 μs |
| Hilfsstromleistung |
110V/220V Gleichspannung (Kanzschalter) |
|
| Kleines Signallausgang |
12×(0~7.07VAC/0~10VDC), Auflösung: 1mV |
Amplitudengenauigkeit: 0,05% |
| Phasengenauigkeit:00,05° |
| Frequenzgenauigkeit:0.001Hz |
|
Optisches Ethernet
Schnittstelle
|
6 Paare × 100 Mbits/s, SC, mehrmodisch, 1310 nm; |
Ausstrahlungsdispersion: < 0,1 μs
Zeitgenauigkeit des Empfangs: < 25 ns
Maximaler Ausgangsfluss: > 95 M
|
| IEC 61850-9-1/2/LE,Goose,IEEE-1588 |
1588 Zeit-Synchronisierungsgenauigkeit:<80ns |
|
Optische Serien
Schnittstelle
|
5 Paare × 2 ~ 10 Mbits/s, SC, mehrmodisch, 850 nm; |
Sende-Dispersion: < 0,1 μs |
|
Die in Absatz 1 genannten Anforderungen gelten für die in Absatz 1 genannten Fahrzeuge.
Unterstützung von Manchester-Code oder asynchroner serieller Portübertragung
|
Zeitgenauigkeit des Empfangs: < 25 ns |
| Synchrone Schnittstelle |
Eingebettet in GPS; 1 Paar×IRIG-B/PPS optischer Port,
SC, mehrmodisch, 850 nm
|
Genauigkeit: < 1 μs |
|
Elektro-Ethernet
Schnittstelle
|
1 Stück, RJ-45,100 Mbits/s |
|
| Schalteneingabe |
8 Kanäle, 10-250VDC oder Leerlaufkontakt,
Selbstkennzeichnung, keine Polarität
|
|
| Ausgang des Schalters |
8 Kanäle, Leerlaufkontakt/schnelle Ausgabe,
AC/DC-Auslöschfähigkeit:0.5A, 250 V
|
Schnelle Ausgangszeit: < 10 μs |
| Bildschirm |
8.4 ∙ 1024 × 768 |
|
| Stromversorgung |
AC:220V±15% Frequenz: 50Hz±10Hz |
|
| Abmessung |
360 × 200 × 415 (mm) |
Gewicht: 16,8 kg |
Versuchsfälle
Einführung des Unternehmens
Wuhan GDZX Power Equipment Co., Ltd.ist ein Hersteller von Leistungstestgeräten, der Konstruktion, Produktion und Vertrieb integriert und komplette Lösungen für Hochspannungstests und elektrische Prüfdienste für verschiedene Stromverbraucher anbietet.Zu den wichtigsten Produkten gehören:Ressonanztestgerät der AC-Serie, Hochspannungsprüfgerät, Transformatorprüfgerät, Sekundärschutz-/Schaltprüfgerät, Kabelfehltester, Arresterprüfgerät,LeistungsmessgeräteEs gibt viele Arten von Produkten und komplette Modelle.
Service und Garantie
Dienstleistungen
* Bereitstellung eines professionellen Beratungsdienstes; engagierter Verkäufer und professioneller technischer Ingenieur zur Beantwortung von Kundenfragen.
* Sicherstellen, dass der Kunde detaillierte Informationen über das Produkt in der Hand erhält.
* Vernünftiger Preis, wir vertrauen darauf, dass unsere Kunden den Wert bekommen, den sie bezahlt haben.
* Willkommene Kunden besuchen.
* Vertrag und technische Vereinbarung, die von beiden Parteien unterzeichnet werden.
* Zuverlässig sein, die Anforderungen einhalten und die erfolgreiche Umsetzung der unterzeichneten Verträge und technischen Vereinbarungen gewährleisten.
* Konzentrieren Sie sich auf die Kommunikation, kommunizieren Sie aktiv mit den Benutzern, notieren Sie sich die Fragen und den Zeitplan der Benutzer und bieten Sie die notwendige technische Unterstützung.
* Schnelle und effiziente Bewegung, professionelle Lieferung, Installation, Debugging, Schulung und andere.
Gewährleistung
* Wir halten 100% Kundenzufriedenheit, bitte geben Sie uns Feedback, wenn Sie etwas falsch mit dem Produkt fiel, werden wir es für Sie richtig machen.
* Unsere Produkte sind mit einer einjährigen Garantie und lebenslangem technischen Support garantiert.
* Bereitstellung von Lösungen innerhalb von 24 Stunden, wenn es Probleme Feedback vom Kunden.
Verpackung und Versand
(1)Wir versenden die Produkte innerhalb von 5-20 Werktagen nach Erhalt der Zahlungsbestätigung.
(2) Alle Produkte werden in robusten Kartons oder Holzkisten gut verpackt, um sicherzustellen, dass die Waren sicher ankommen können.
(3) Für Ihre Wahl werden Ihnen verschiedene Versandmethoden wie Express, Seefracht, Eisenbahn usw. empfohlen.
(4)Wenn Sie mit Ihrem eigenen Spediteur reisen, stellen wir Ihnen alle erforderlichen Dokumente für die Zollabfertigung zur Verfügung.
(5)Nach dem Versand bleiben wir aufmerksam, bis die Waren gut empfangen sind.
Wenn Sie detaillierte Spezifikationen benötigen, können Sie uns bitte kontaktieren.
