Produkteinführung:

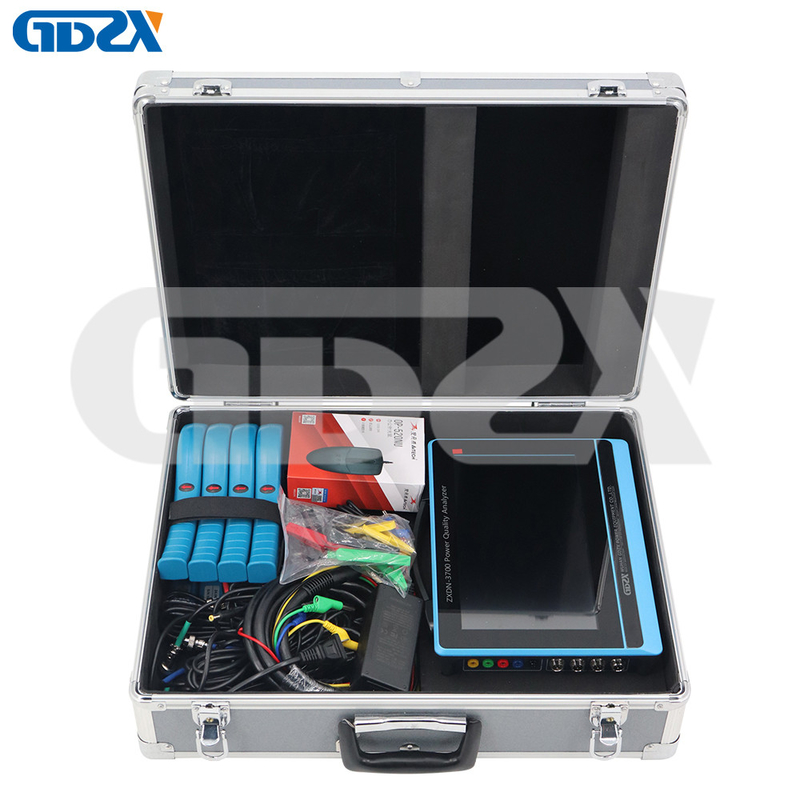

Der ZXDN-3700 Power Quality Analyzer ist ein multifunktionales Prüfgerät, das die Analyse der Leistungsqualität, die Prüfung elektrischer Parameter und die Leistungsvektoranalyse integriert.mit einer Leistung von mehr als 50 W und einer Leistungsfrequenz von mehr als 50 W, erfasst und analysiert alle wichtigen Leistungsqualitätsparameter, einschließlich Harmoniken, Spannung, Strom, Frequenz, Schwankungen, Flimmern, Spannungswellen und -abschwellen, Leistung und Dreiphasenungleichgewicht.Ausgestattet mit fortschrittlichen Leistungsqualitätsmessfunktionen, verfügt es auch über eine professionelle PC-Analysesoftware für die Sekundärdiagnostik, die den Benutzern eine präzise Stromfehlanalyse bietet.
Das Gerät verwendet hochpräzise, hochlineare Spannungstransformatoren und Klemmstromtransformatoren, um eine außergewöhnliche Messgenauigkeit bei allen Parametern zu gewährleisten.bei gleichzeitiger Vereinfachung der Vor-Ort-VerkabelungDer importierte große LCD-Touchscreen bietet eine intuitive Chinesisch-Interface mit Echtzeit-Aufforderungen, Multi-Parameter-Displays und Vektordiagrammen für eine zuverlässige Schaltkreislaufüberprüfung.
Mit einem eingebauten nichtflüchtigen Speicher mit großer Kapazität speichert das Gerät massive Feldversuchsdaten und liefert zuverlässige Informationen vor Ort für eine eingehende Softwareanalyse.
Eigenschaften:
1.Mehrkanalprüfung: Gleichzeitige Messung von 4 Spannungs- und 4 Stromkanälen.
2.Elektrische Parametermessung: Es kann gleichzeitig eine Vielzahl elektrischer Parameter messen, wie Spannung, Strom, aktive Leistung, Reaktionsleistung, Phasenwinkel, Leistungsfaktor, Frequenz usw..
3.Es kann den Spannungs-harmonischen und 2-64th aktuellen harmonischen Inhalt messen
4.Es kann den interharmonischen Gehalt von Spannung und Strom von 0,5-31,5 messen
5.Es kann die gesamte harmonische Verzerrungsrate von Spannung und Strom messen
6.Kann kurzfristige (Pst), langfristige (Plt), Spannungsfluktuation messen
7.Es kann positive Sequenzspannung, negative Sequenzspannung, Nullsequenzspannung, Spannungsungleichgewicht messen
8.Es kann positiven Sequenzstrom, negativen Sequenzstrom, Null-Sequenzstrom, Stromungleichgewicht messen
9.Es hat die Funktion, vorübergehende Parameter zu messen und Spannungswellen und -abfälle aufzuzeichnen.Die Aufzeichnungsfunktion wird automatisch gestartet, um die Zeit des Ereignisses und die tatsächlichen Wellenformen der fünf Zyklen vor und nach dem Ereignis aufzuzeichnen..
10.Es verfügt über eine Oszilloskopfunktion, die die Größe und Verzerrung von Spannung und Strom in Echtzeit-Wellenformen anzeigen kann,und kann in und aus der Spannung und Stromwellenformen auf dem Instrument zoomen
11.Es verfügt über eine hexagonale Diagrammdarstellungsfunktion, mit der eine Vektoranalyse des Messkreislaufs und des Schutzeinrichtungskreislaufs durchgeführt und die falsche Verkabelung des Messgeräts überprüft werden kann.mit einer Leistung von mehr als 50 Watt,, kann es automatisch 48 Verdrahtungsmethoden beurteilen; die automatische Berechnungsfunktion der Zusatzleistung ist bequem zu bedienen.Das Personal berechnet die zusätzliche Leistung für Benutzer mit Verkabelungsproblemen.
12.Optionale große Klemme kann verwendet werden, um das Transformationsverhältnis und die Winkeldifferenz von Niederspannungsstromtransformatoren zu messen
13.Harmonische Inhalte können in Form eines Histogramms mit guten visuellen Effekten angezeigt werden
14.Es verfügt über einen eingebauten Datenspeicher mit großer Kapazität (Speicherintervall 1 Sekunde-1000 Minuten optional) und kann Daten kontinuierlich für mehr als 18 Monate in einem Zeitintervall von 1 Minute speichern
15.10-Zoll-Farb-LCD-Monitor mit großem Bildschirm 1280×800
16.Kapazitive Touchscreen-Betrieb ist ähnlich wie bei Tablet-PC und Smartphone, leicht zu erlernen
17.Unterstützung des Mausbetriebs, Anpassung an Betreiber mit unterschiedlichen Gewohnheiten
18.Während der Harmoniemessung kann es automatisch beurteilen, ob der Harmoniegehalt jeder Reihe den Standard gemäß der nationalen Norm übersteigt, und eine Anzeige geben,der auf einen Blick sichtbar ist
19.Es verfügt über eine nationale Standard-Abfragefunktion für die Harmonikgehaltrate, die den zulässigen Wert der nationalen Norm abfragen kann.
20.Es verfügt über einen Frequenzmessbereich von 42,5 Hz bis 69 Hz und kann 50, 60 Leistungssysteme messen
21.Daten können für historische Abfragen auf U-Disk gespeichert werden.
22.Es kann mit einer speziellen Datenanalyse- und Managementsoftware ausgestattet werden, um die Testergebnisse zu analysieren und zu verarbeiten, und kann die Leistungsqualität und die periodischen Änderungen der Last des Messpunkts erfassen.Dies ist unersetzlich für die Energiearbeiter, um die Leistungsqualität des Benutzers zu verstehen und entsprechende Verarbeitungsmaßnahmen zu treffen.
23.Die Analyse-Software kann professionelle Leistungsqualitätsanalysen gemäß den Anforderungen der nationalen Norm erstellen.
24.Das Gerät verfügt über eine Bildschirmaufnahmefunktion, und die angezeigten Daten auf jedem Bildschirm können manuell in Form von Bildern gespeichert werden
25.Das Gerät ist klein, leicht und leicht zu tragen
26.Es hat eine eingebaute leistungsstarke Lithium-Ionen-Batterie und geht automatisch in den Energiesparmodus.mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 100 W,, was für Tests vor Ort praktisch ist.
Produktparameter:
