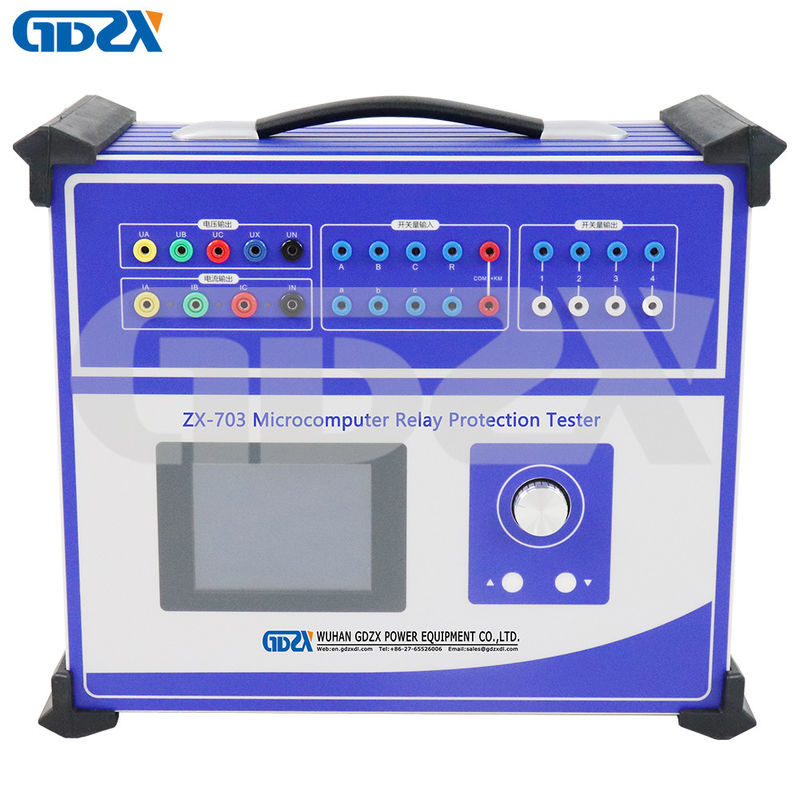

ZX-703 Mikrocomputer-Relaischutzprüfer

Einleitung:

Der Mikrocomputer-Relaisprüfer ZX-703 verwendet einen Hochgeschwindigkeits- und Hochleistungs-Digital-Signalprozessor mit schneller Rechengeschwindigkeit und großer Übertragungsfrequenzbandbreite. Die Software verwendet einen Doppelpräzisionsalgorithmus, um beliebige hochpräzise Wellenformen jeder Phase zu erzeugen. Aufgrund der integrierten Struktur sind die Teile eng miteinander verbunden, die Datenübertragungsentfernung ist kurz und die Struktur ist kompakt. Verschiedene Relais (wie Strom, Spannung, inverse Zeitbegrenzung, Leistungsrichtung, Impedanz, Differential, niedriger Zyklus, gleichzeitige Periode, Frequenz, DC, Zwischen-, Zeit usw.) und Mikrokombinationsschutz können überprüft werden, und ein vollständiger Satz von Tests kann für verschiedene komplexe Momentan-, Dauer- und Wandlerfehler simuliert werden.

Eigenschaften:

1. Intelligenter Host, der Host verwendet einen Hochgeschwindigkeits- und Hochleistungs-Digital-Signalprozessor mit schneller Rechengeschwindigkeit und großer Übertragungsfrequenzbandbreite. Die Software verwendet einen Doppelpräzisionsalgorithmus, um beliebige hochpräzise Wellenformen jeder Phase zu erzeugen. Aufgrund der integrierten Struktur sind die Teile eng miteinander verbunden, die Datenübertragungsentfernung ist kurz und die Struktur ist kompakt.

2. Das Gerät wird unabhängig durch eine komfortable und flexible Drehmaus über das großformatige LCD-Display bedient, und der komplette Satz chinesischer Anzeigen wird angezeigt. Die meisten Vor-Ort-Test- und Verifizierungsarbeiten können abgeschlossen werden, und verschiedene Relais (wie Strom, Spannung, inverse Zeitbegrenzung, Leistungsrichtung, Impedanz, Differential, niedriger Zyklus, gleichzeitige Periode, Frequenz, DC, Zwischen-, Zeit usw.) und Mikrokombinationsschutz können überprüft werden, und ein vollständiger Satz von Tests kann für verschiedene komplexe Momentan-, Dauer- und Wandlerfehler simuliert werden.

3. Verbindung mit dem Computer zur Ausführung. Durch die vollständige chinesische Betriebssoftware auf der Windows-Plattform können verschiedene groß angelegte, komplexe und stärker automatisierte Verifizierungsarbeiten durchgeführt werden. Verschiedene Schutzeinstellungen können einfach getestet und gescannt werden. Testdaten können in Echtzeit gespeichert, Vektordiagramme angezeigt, Fehlerwellenformen gezeichnet, Berichte online gedruckt usw.

4. Großformatiges LCD-Display. Dieses Gerät verwendet ein großformatiges, hochauflösendes grafisches LCD-Display. Alle Betriebsabläufe werden auf dem Display eingestellt. Die Bedienoberfläche und die Testergebnisse werden auf Chinesisch angezeigt, und die Anzeige ist intuitiv und klar.

5. "Idioten-Stil"-Bedienung, mit einem fortschrittlichen Controller "Drehmaus", wodurch die Struktur des Bedienungsteils stark vereinfacht wird, wodurch die Bedienung einfach, schnell und leicht zu beherrschen ist.

6. Die Ausgangsstufe verwendet neue High-Fidelity-Verstärker, die als Stromausgang und Spannungsausgang verwendet werden können. Die Ausgangsleistung ist groß, die Genauigkeit ist gut und die Zuverlässigkeit ist hoch.

7. Strom und Spannung werden direkt ausgegeben. Die Phasenspannung und der Phasenstrom werden durch einen DC-Verstärker ausgegeben, der direkt Wechselspannung, Wechselstrom, Gleichspannung, Gleichstrom und variablen Winkel und Frequenz ausgeben und 1-20 Harmonische überlagern kann.

8. Selbstschutz, nimmt eine vernünftig gestaltete Wärmeableitungsstruktur an und verfügt über eine Vielzahl von zuverlässigen und vollständigen Schutzmaßnahmen und einen Softstart der Stromversorgung sowie bestimmte Fehler-Selbstdiagnose- und Verriegelungsfunktionen.

9. Es verfügt über eine unabhängige, dedizierte DC-Stromausgabevorrichtung und ist mit einem dedizierten 110V- oder 220V-DC-Stromausgang ausgestattet.

10. Reichhaltige Kontakte, mit 8 Kontakteingängen und 4 leeren Kontaktausgängen. Der Eingangskontakt ist mit dem leeren Kontakt und dem 0-250V-Potenzialkontakt kompatibel, der intelligent automatisch identifiziert werden kann.

11. Der Host ist mit einer Einzelmaschinenstruktur integriert und arbeitet mit einer AC 220V Stromversorgung. Kleine Größe, geringes Gewicht, leicht zu transportieren, leicht zu fließenden Tests.

12. Es hat ein hohes Kosten-Leistungs-Verhältnis und ist ein branchenübergreifendes Gemeinschaftsdesignprodukt, das fortschrittliche wissenschaftliche und technologische Errungenschaften aus mehreren Fachgebieten integriert. Es hat die Leistung eines großen Testers und den Preis eines kleinen Testers und hat ein hohes Leistungs-Preis-Verhältnis.

Produktparameter:

Produktbilder:
