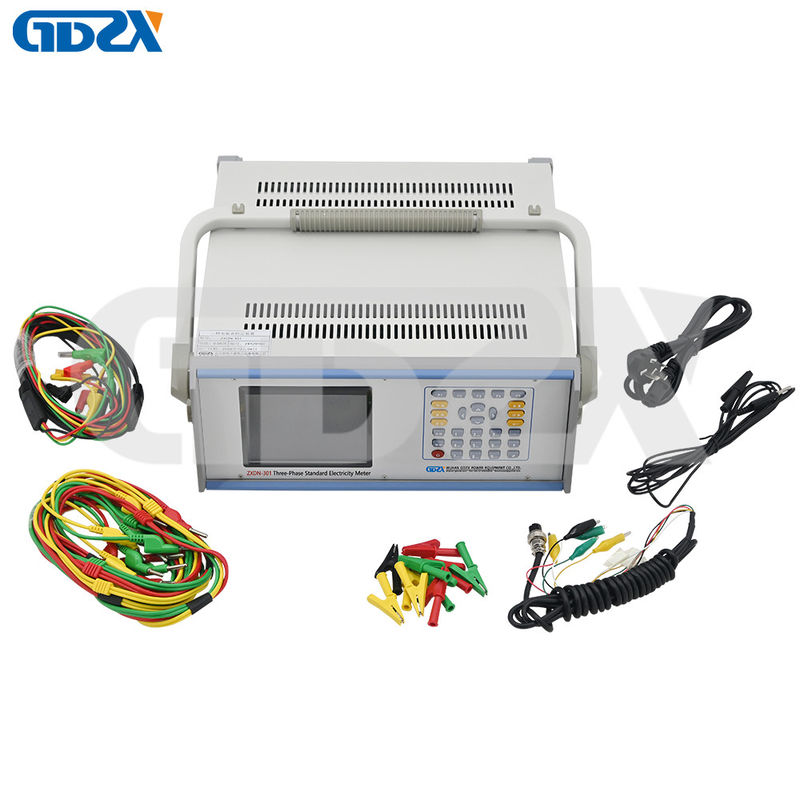

ZXDN-301 Standard-Referenz-Energiemesser-Analysator mit hoher Präzision

Produktübersicht

Dieser Standard-Elektroenergiezähler ist multifunktional mit großem Messbereich und hoher Präzision. Genauigkeit 0,02. Er verwendet DSP, ein eingebettetes System und automatische Temperaturausgleichs- und andere Kompensationstechnologien, ist klein und leicht, einfach zu bedienen und zuverlässig.

Funktionen und Merkmale

1. Tragbar mit Aluminium-Tragetasche

1. Großer Messbereich: Spannung (Phasenspannung): 1~560V, Strom: 10mA~120A

2. Messung auf verschiedene Arten: Messung von Wechselspannung, Strom, Leistung (Wirkleistung, Blindleistung, Scheinleistung) und elektrischer Energie in vier Quadranten unter Einphasen-, 3P4W Y/ 3P3W Δ-Verdrahtungsmodi. Darüber hinaus kann er Blindleistung und elektrische Energie mit den Arten echte Blind-, kreuzphasige Blindleistung, künstlicher Neutralpunkt der Blindleistung messen.

3. Mehrfachfunktionsmessung:

ü Grundlegende Funktion zur Messung von U, I, Phase, Frequenz, Wirkleistung, Blindleistung, PF und Fehler.

ü Messung des Stabilitätsgrades von Spannung, Strom und Leistung.

ü Messung des Asymmetriegrades von Spannungs- und Stromamplitude in Dreiphasenkreisen.

ü Messung des Ungleichgewichtsgrades von Spannung und Strom in Dreiphasenkreisen.

ü Messung des Asymmetriegrades der Phase.

ü Anzeige des Vektordiagramms. Verschiedene Anzeigemöglichkeiten für das Vektordiagramm, um den unterschiedlichen Gewohnheiten gerecht zu werden

wie z. B. Drehung im Uhrzeigersinn, Drehung gegen den Uhrzeigersinn;

Die Wahl der Bezugsort zwischen 12:00 Uhr und 3:00 Uhr;

Der Referenzmaßstab kann geändert werden; Phaseneinstellung: 0~360° oder ±180°

ü Wellenformanzeige, Harmonische Analyse, Verzerrungsberechnung, Frequenzspektrumsanzeige mit Vergrößerungsfunktion

ü Bedarfsmessung.

ü Messung der räumlichen magnetischen Induktionsstärke.

ü Messungen des Spannungsabfalls des gepunkteten Anschlusses des Geräts.

ü Messung der Konstanten und Frequenz des zu justierenden Zählers.

ü Messung der Leistung der Grundwelle.

ü Fehlerkalibrierung von drei verschiedenen Arten von Zählern

ü Drei Impulsausgänge, Konstanten können automatisch oder manuell eingestellt werden. Arten von Konstanten: kw, kvar, kva, U, I

ü Kalibrierung des Gesamtfehlers des aus drei Einphasenzählern bestehenden Geräts.

ü Funktioniert als 3 Einphasen-Standardzähler.

4. Messung der Gesamtleistungen von Grundwelle und Oberschwingungen) oder nur der Grundleistung.

5. Fehlerkalibrierung des Energiezählers, automatische Einstellung der Impulsanzahl und Konstanten, spezielle Kompensationstechniken

6. Harmonische Analyse von Spannung und Strom unter 51. Ordnung.

7. Anzeige von Daten und Grafiken: Messbetriebszustand, Wellenform, Phasenvektor, Harmonikdiagramm.

8. Automatische oder manuelle Bereichswahl

9. Speicherkapazität bis zu 30 Datengruppen, Datensätze können basierend auf Bedingungen durchsucht und durchsucht werden.

10. Zeichen-, Alphabet- und Symboleingabefunktion

12. Anschluss: Der Weitbereichsstromeingangsanschluss ist ein öffentlicher Anschluss, keine Notwendigkeit, die Verdrahtung zu ändern, wenn der Strom geändert wird.

13. Mehrfachverwendung: Kann mit dem PC durch Fernkommunikation oder Kalibriergerät arbeiten

14. RS485-, RS232-, USB-Kommunikationsanschlüsse, Baudrate kann bei Verwendung der asynchronen Kommunikation eingestellt werden.

15. Mit 6,4 Zoll 640*480 Pixel TFT-Display, klare und farbenfrohe Anzeige.

16. Humanorientiertes Design, vernünftige Kombination der Funktionen, einfache Bedienung

Parameter

Signalbereich:

Spannung: 1~560V (Phasenspannung)

Strom: 10mA ~120A

Frequenz: 40~70Hz

Impulseingang: max. 2MHz (TTL)

Impulsausgang: Verwendung einer automatischen Konstanten

Impulsausgangsfrequenz FOUT: 60KHz im Nennbereich

Genauigkeit:

1) Spannungsmessung (RMS) 0,02 (Rd%) Bereich: 30V, 60V, 120V, 240V, 480V, automatische oder manuelle Bereichswahl

2) Strommessung (RMS) 0,02 (Rd%) Bereich: 0,2A, 1A, 5A, 20A, 100A, automatische oder manuelle Bereichswahl

3) Fehler der Wirkleistung / Wirkenergie: 0,02 (Rd%)

4) Fehler der Blindleistung / Blindleistungsenergie: 0,02 (Rd)%

5) Frequenzmessung: Bereich 45~70Hz, Auflösung: 0,0001Hz, Fehler: ±0,01Hz

6) Phasenmessung: Bereich 0~359,999° (0~±180°), Auflösung: 0,001°, Fehler: ±0,02°

7) Spannungsabfallmessung am gepunkteten Anschluss: Bereich 0~400mV, Auflösung: 0,1mV, Fehler: ±0,02%±1mV

8) Messung der magnetischen Induktionsstärke: Bereich 0~0,25mT, Fehler: ±10%±0,001mT

9) Oberspannungsmessung:

2~10. Ordnung, Gehaltsanteil ≤30% Fehler 0,1%

11~21. Ordnung, Gehaltsanteil ≤30% Fehler 0,2%

22~51. Ordnung, Gehaltsanteil ≤30% Fehler: 0,5%

Eingangsimpedanz: Spannungseingangsimpedanz: ≥750KΩ, Stromeingangsimpedanz: 0,001Ω

Arbeitsumgebung: Temperaturbereich: 15°C~30°C, Koeffizient: 0,0005/ oC, Luftfeuchtigkeit: 45~80%

Aufwärmzeit: 30 Min.

Stromversorgung: 220V±10% 50Hz±1%, Stromverbrauch: ≤50VA

Größe und Gewicht: 355×185×145mm, 7,5KG
