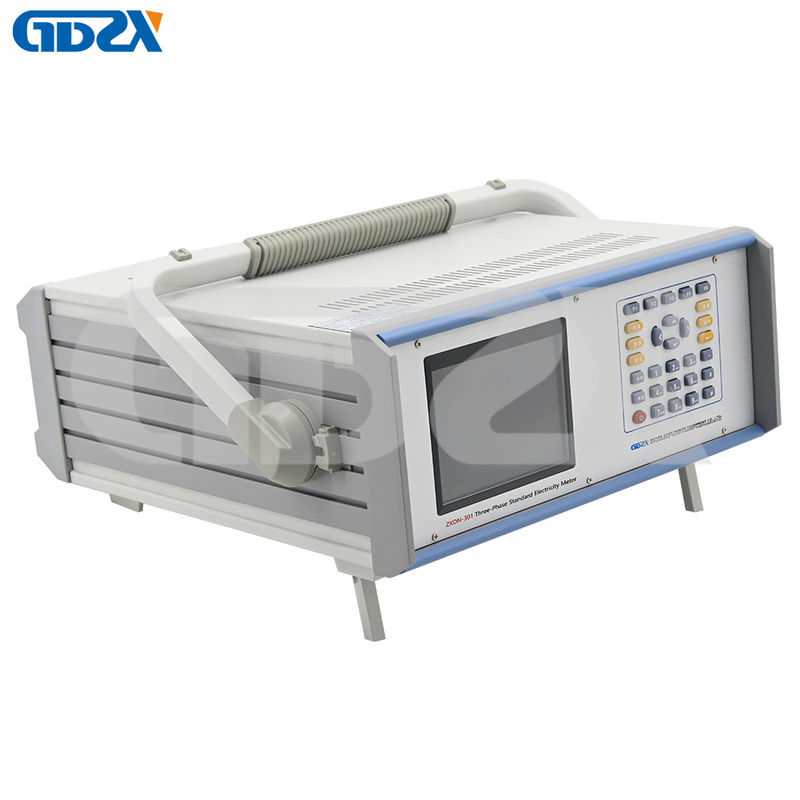

ZXDN-301 3-Phasen-Standard-Energiemesser der Klasse 0,02 220V

• Standard-tragbares Aluminiumgehäuse, kleineres Volumen (derzeit das Volumen der inländischen ähnlichen Produkte 355×145×185mm) leichteres Gewicht (7,5kg), bequemer zu tragen.


• Breiter Messbereich: Spannungsmessbereich (Phasenspannung): 1 ~ 560V
  Strommessbereich: 10mA ~ 120A


• Mehrere Messmethoden: Es kann Wechselspannung, Strom, Leistung (Aktivleistung, Reaktionsleistung,In den vier Quadranten werden die elektrischen Stromversorgungen in verschiedenen Anschlussmodus (z. B. Einphasen) erzeugt.Die Reaktionsleistung und die elektrische Energie können auf verschiedene Arten gemessen werden, z. B. die wahre Reaktionsleistung,quadratische Reaktionsleistung und künstliche neutrale Reaktionsleistung.


• Mehrfunktionsmessung:
  A. Spannung, Strom, Phase, Frequenz, Wirkleistung, Reaktionsleistung, Leistungsfaktor, Fehler und andere grundlegende Messfunktionen.
  B. Messung der Spannungs-, Strom- und Leistungsstabilität (bis zu 5 Leistungsstabilitätsalgorithmen).
  C. Messung von Spannungs- und Strom-Drei-Phase-Amplitudenasymmetrie.
  D. Messung von Spannungs- und Stromungleichgewichten in drei Phasen.
  E. Messung der Phasenausrichtung.
  F. Vektordiagrammanzeige, eine Vielzahl von Vektordiagrammanzeigemethoden (Rotation im Uhrzeigersinn, gegen die Uhrzeigersinnung; Basisposition 12:00 Uhr, 3:00 Uhr optional; Referenzdatenvariable;Anzeigemodus der Phasen: 0 ~ 360° oder ± 180° eingestellt werden kann) für verschiedene Anzeigegewohnheiten.
  G. Wellenformdarstellung, harmonische Analyse, Verzerrungsberechnung. Spektralgrafikanzeige; kann harmonische Amplitude, Inhalt, Phase anzeigen. Das Spektraldiagramm hat die Funktion der Vergrößerung.
  H. Messung der Nachfrage
  I. Messung der magnetischen Induktionsstärke im Raum.
  J. Messung des Druckabfalls am selben Ende der Vorrichtung.
  K. Messen der Konstante und der Frequenz des Zählers.
  L. Grundlegende Wellenleistungsmessung.
  M. Der Fehler (Aktivleistung, Reaktivleistung, Scheinleistung, Spannung und Strom) von drei verschiedenen Arten von Zählern kann gleichzeitig überprüft werden.
  N.3 Impulsausgänge, Konstante kann separat eingestellt werden (automatische oder manuelle Einstellung), auch Konstantenarten können separat eingestellt werden: Aktive Leistung, Reaktionsleistung, scheinbare Leistung, Spannung, Strom.
  O. Er kann den Gesamtfehler der aus drei Einphasenzählern bestehenden Vorrichtung überprüfen.
  P. Kann als drei einphasige Standardzähler verwendet werden.


• Grundwellenleistungsmessung: Sie kann die volle Leistung (einschließlich Grundwellen- und Harmonikwellenleistung) messen und nur die Grundwellenleistung messen.


• Überprüfung von Fehlern bei elektrischer Energie:Es kann den geschätzten Wert des Messfehlers und der Standardabweichung des elektrischen Energiezählers und der Prüfvorrichtung für elektrische Energiezähler überprüfen.. und die Impulszahl, die Kalibrierkonstante kann automatisch eingestellt werden, um die Arbeitsleistung zu verbessern.Vor allem die Kalibrierungsanlage für mehrere konstante Standardzähler und Stromzähler ist bequemer zu bedienen. Spezielle Kompensationstechnologie, bei geringer Belastung, weil die Belastung zu klein ist (Energie-Impulsfrequenz zu niedrig ist) wird den Fehlersprung nicht zu groß verursachen.Schätzung der Standardabweichung, durchschnittlicher Fehler.


• Harmonische Analyse: Analyse der Leistungsfrequenzspannung, Strom 51 mal unter Harmonik.


• Daten und grafische Anzeige: kann den Messstatus und eine Vielzahl von Messdaten intuitiv anzeigen.aktuelles Phasenvektordiagramm, harmonische Analyse Wellenbalkendiagramm.


• Manuelle oder automatische Reichweitenumstellung.


• Mit Speicherfunktion, kann 30 Gruppen von Datensätzen gespeichert werden und kann nach den Bedingungen abgerufen werden.


• mit der Eingabemethode pinyin: kann chinesische Zeichen, Buchstaben, Symbole eingeben


• Verdrahtung: breit gefächerter Strom-Eingangsterminal, Stromwechsel ohne Verdrahtung, einfach zu bedienen.


• Mehrzweck: kann als Standardzähler verwendet werden, kann auch als Prüfgerät für die Überprüfung von Stromzählern verwendet werden. Kann alleine verwendet werden, kann auch mit der Fernbedienung für die Kommunikation mit dem PC verwendet werden,kann auch mit der Prüfvorrichtung verwendet werden.


• Mehrfache Kommunikationsschnittstellen: RS485, RS232, USB, unter Verwendung asynchroner Kommunikation: Baudrate kann eingestellt werden.


• 6.4 Zoll 640×480 Punkte Matrix TFT Farb-LCD-Display, klare Anzeige, lebendige Farben.


• Bedienung: Humanisiertes Design, vernünftige Kombination von Funktionen, sehr einfacher Betrieb.

Technische Indikatoren:

1Signalbereich.
Spannung: 1 ~ 560V (Phasenspannung)
Strom: 10mA ~ 120A
Frequenz: 40 ~ 70 Hz
Eingangspuls: max. 2MHz (TTL)
Ausgangsfrequenz: automatische Konstante im Nennbereich, Ausgangsimpulsfrequenz Fout: 60KHz
Genauigkeit von 2.
1 Spannungsmessung (RMS): Genauigkeit: 0,02 (Rd%).
Reichweite: 30V, 60V, 120V, 240V, 480V, fünf Gänge, automatische und manuelle Schaltung.
2 Strommessung (RMS): Genauigkeit: 0,02 (Rd%).
Reichweite: 0.2a, 1A, 5A, 20A, 100A, fünf Gänge, automatische und manuelle Schaltung.
3 Aktive Leistung, Aktive elektrische Energie Messgenauigkeit: 0,02 (Rd%).
4 Messgenauigkeit der Reaktionsleistung und der Reaktionsstromenergie: Niveau 0,05 (Rd%).
5 Frequenzmessung: Messbereich: 45 ~ 70 Hz;
Auflösung: 0,0001 Hz;
Genauigkeit: ±0,01 Hz.
6 Phasenmessung: Messbereich: 0 ~ 359,999° (0 ~ ± 180°);
Auflösung: 0,001°;
Genauigkeit: ±0,02°.
7 Messung des Druckabfalls am selben Ende:
Messbereich: 0 ~ 400 mV;
Auflösung: 0,1 mV;
Genauigkeit: ± 0,02% ±1mV.
Messung der Magnetinduktionsstärke:
Messbereich: 0 ~ 0,25 MT;
Genauigkeit: ± 10% ± 0,001 MT.
9 Harmonische Spannungsmessung:
2~10 Mal: Harmoniegehalt ≤ 30%; Fehler: 0,1%
11~21 Mal: Harmoniegehalt ≤ 30%; Fehler: 0,2%
22 ~ 51 mal: Harmoniegehalt ≤ 30%; Fehler: 0,5%
10 Messung des harmonischen Stroms: 2~51 mal: Harmoniegehalt ≤ 50%; Fehler: 0,1%
3. Eingangsimpedanz
Eintrittsspannungsimpedanz: ≥ 750K ω
Eintrittsstromimpedanz: 0,001 ω
4. Arbeitsumfeld
Temperatur: 15 bis 30 oC Temperaturkoeffizient: 0,0005/ °C
Vorwärmzeit: 30 Minuten
Luftfeuchtigkeit: 45 ~ 80% r.h.
Stromversorgung: 220V ± 10% 50Hz ± 1%
Stromverbrauch: 50 va oder weniger
5. andere
Volumen: 355 × 185 × 145 mm
Gewicht: 7,5 kg
