Hervorheben:
Sekundärer Prüfer für den Schutz des Injektionsrelais
Produkt-Name: |
Digital-Relais-Schutz-Prüfvorrichtung aus optischen Fasern |
Stromversorgung: |
Wechselstrom: 220V±15%, Frequenz, 50Hz±10Hz |
Maß: |
380*130*300 (Millimeter) |
Gewicht: |
5.5Kg |
Entschließung: |
1mV, Art des Ertrages 4~20mA kann besonders angefertigt werden |
Synchronisierungsgenauigkeit: |
<80ns> |
Binärer Input: |
8 Kanäle, 10-250VDC oder untätiger Kontakt, selbst-identifizierend, keine Polarität |

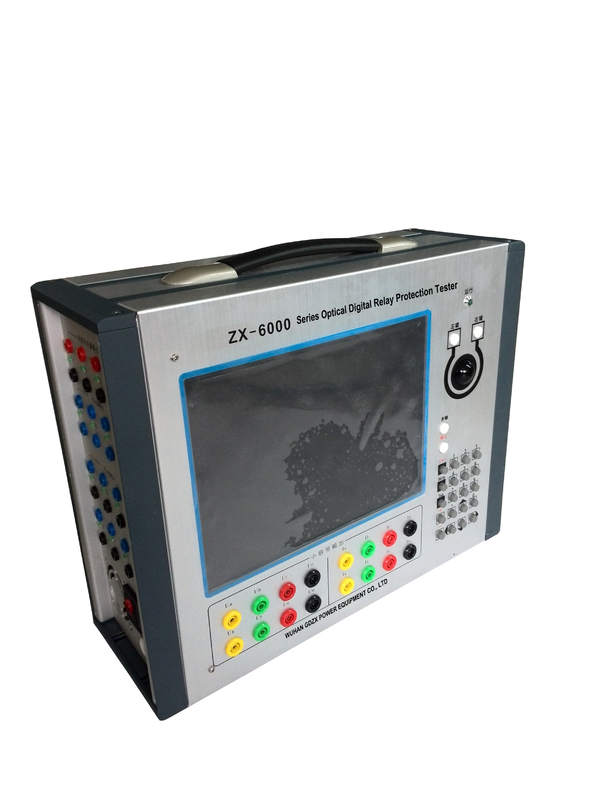

ZX-6000 PortaOptical Fiber Digital Relay Protection Tester mit GPS
Einführung des Produktes
ZX-6000 optical digital relay protection tester is a new generation of intelligent relay protection tester designed according to State Grid Corporation's "Intelligent Substation Relay Protection Technical Specifications" and "Smart Substation Technical Guidelines". Es kann den Vollfunktionstest des optischen digitalen Schutzgeräts realisieren und die Ausgabe des Kollektors simulieren, um den geschlossenen Kreislauf-Test des MU zu realisieren.PPS-Synchronisierungsoberfläche und unterstützt IEEE1588-Stundenmodus.
Eigenschaften
1. 4/6/8 Paare 100M Glasfaser-Kommunikation Ethernet-Schnittstelle, können senden oder empfangen IEC61850-9-1/2 Format SV, Goose, IEEE-1588 Nachricht
2Die ganze Maschine unterstützt maximal 24 Gruppen von SV-Nachrichten + 64 Gruppen von Goose-Nachrichten-Ausgabe gleichzeitig
3. 3/5 Paare 2~10M Glasfaser-Ports, können IEC60044-7/8 FT3, erweiterte FT3, private FT3 Format SV Nachricht senden und empfangen
4. 12 Kanäle kleine Signalsimulationsleistung für die Prüfung kleiner Signalleingangsschutzvorrichtungen
5. eingebautes GPS-Synchronisationsmodul, eine Schnittstelle zum Empfangen von IRIG-B/PPS-Code-Synchronisation oder zur Bereitstellung von IRIG-B-Code-Synchronisationsquelle
6. Vollständige SCL ((SCD,CID,ICD,NPI) Dateiparsing, automatische Konfiguration von SV, GS Nachricht
7Nachrichtenerkennung, Überwachung, Paketübernahme, automatische Nachrichtenanalyse
8. PCAP-Nachrichtenwiedergabe, PCAP-Dateibearbeitungsfunktion
9Abnormale SV-, GS-, TF3-Framesimulationsprüfung
10. Netzdruck und Goose-Sturm-Testfunktion
11. Intelligente Endgerät-SOE-Reaktionszeit-Testfunktion, Genauigkeit <0,1 ms
12. Synchronisierungs-Testfunktion, Synchronisierungsmodus unterstützt sowohl IRIG-B als auch IEEE-1588
13. eingebaut in IPC, kann unabhängig oder verbinden mit PC, die gleiche Software mit PC
14. mit Glasfaser-Kommunikationsanschluss für Datenübertragung, Spiegelung, Loopback
Technische Indikatoren
| Ethernet-Schnittstelle mit Glasfaser |
4/6/8 Paare x100Mbits/s, ST, Multimode, 1310nm, IEC61850-9-1/2/LE, Goose, IEEE-1588 |
Sende-Dispersion: < 0,1 μs |
| Zeitgenauigkeit des Empfangs: < 25 ns |
| Maximaler Ausgangsfluss:> 95M |
| 1588 Zeit-Synchronisierungsgenauigkeit: < 80 ns |
| Serielle Schnittstelle für Glasfaser |
3/5 Paare × (2~10Mbits/s),ST, Multimode,850nm, IEC60044-7/8, FT3, Unterstützung von Manchester-Code oder asynchronen Serien
Portübertragungsmethode
|
Sende-Dispersion: < 0,1 μs
Zeit-Synchronisierungsgenauigkeit: < 25 ns |
| Synchrone Schnittstelle |
Eingebettet in GPS,1 Paar × IRIG-B/PPS optischer Port,ST,Multimode, 850nm |
Genauigkeit: < 400 ns |
| Elektrische Ethernet-Schnittstelle |
1 Stück, RJ-45,100Mbits/s |
|
| Kleines Signallausgang |
12×(0~7.07VAC/0~10VDC) Auflösung: 1mV, 4~20mA Ausgangsart kann angepasst werden |
Amplitudengenauigkeit: 0,1% |
| Phasengenauigkeit: 0,1° |
| Frequenzgenauigkeit:0.001Hz |
| Binäre Eingabe |
8 Kanäle, 10-250VDC oder Leerlaufkontakt, selbstkennbar, keine Polarität |
|
| Binäre Ausgabe |
Anzahl: 8 Kanäle, Leerlaufkontakt/schnelle Ausgabe, Abbrechfähigkeit AD/DC: 0,5A,250V |
Schnelle Ausgangszeit: < 10 μs |
| Bildschirm |
10.4 LED,1024×768 |
|
| Stromversorgung |
Wechselstrom: 220V±15%, Frequenz, 50Hz±10Hz |
|
| Abmessung |
380 × 130 × 300 mm |
Gewicht 5,5 kg |
| Artikel/Modell |
Optischer Typ |
Digital-Analog Integrierter Typ |
| ZX-6000 |
ZX-6003 |
ZX-6001 |
ZX-6002 |
| Optische Netzwerkoberfläche |
●4/6 Paare |
● 8 Paare |
● 6 Paare |
● 6 Paare |
| Optische serielle Schnittstelle |
● 4/5 Paare |
● 3 Paare |
● 5 Paare |
● 5 Paare |
| Synchrone Schnittstelle |
● 1 Paar |
● 1 Paar |
● 1 Paar |
● 1 Paar |
| Simulation kleiner Signale |
●12 Möglichkeiten |
●12 Möglichkeiten |
● 12 Möglichkeiten |
● 12 Möglichkeiten |
| Leistung der Stromquelle |
/ |
/ |
● 3x ((0~30A) |
● 6x ((0~30A) |
| Ausgangsspannungsquelle |
/ |
/ |
● 4x ((0~125V) |
● 6x ((0~125V) |
| Binäre Ausgabe |
● 8 Paare |
● 8 Paare |
● 8 Paare |
● 8 Paare |
| Binäre Eingabe |
● 8 Paare |
● 8 Paare |
● 8 Paare |
● 8 Paare |
| Hilfsstromleistung |
/ |
/ |
● 1 Kanal |
● 1 Kanal |
Einführung des Unternehmens
Wuhan GDZX Power Equipment Co., Ltd.ist ein Hersteller von Leistungstestgeräten, der Konstruktion, Produktion und Vertrieb integriert und komplette Lösungen für Hochspannungstests und elektrische Prüfdienste für verschiedene Stromverbraucher anbietet.Zu den wichtigsten Produkten gehören:Ressonanztestgerät der AC-Serie, Hochspannungsprüfgerät, Transformatorprüfgerät, Sekundärschutz-/Schaltprüfgerät, Kabelfehltester, Arresterprüfgerät,LeistungsmessgeräteEs gibt viele Arten von Produkten und komplette Modelle.
Service und Garantie
Dienstleistungen
* Bereitstellung eines professionellen Beratungsdienstes; engagierter Verkäufer und professioneller technischer Ingenieur zur Beantwortung von Kundenfragen.
* Sicherstellen, dass der Kunde detaillierte Informationen über das Produkt in der Hand erhält.
* Vernünftiger Preis, wir vertrauen darauf, dass unsere Kunden das verdienen, was sie bezahlt haben.
* Willkommene Kunden besuchen.
* Vertrag und technische Vereinbarung, die von beiden Parteien unterzeichnet werden.
* Zuverlässig sein, die Anforderungen einhalten und die erfolgreiche Umsetzung der unterzeichneten Verträge und technischen Vereinbarungen gewährleisten.
* Konzentrieren Sie sich auf die Kommunikation, kommunizieren Sie aktiv mit den Benutzern, notieren Sie sich die Fragen und den Zeitplan der Benutzer und bieten Sie die erforderliche technische Unterstützung.
* Schnelle und effiziente Bewegung, professionelle Lieferung, Installation, Debugging, Schulung und andere.
Gewährleistung
* Wir halten 100% Kundenzufriedenheit, bitte geben Sie uns Feedback, wenn Sie etwas falsch mit dem Produkt fiel, werden wir es für Sie richtig machen.
* Unsere Produkte sind mit einer einjährigen Garantie und lebenslangem technischen Support garantiert.
* Bereitstellung von Lösungen innerhalb von 24 Stunden, wenn es Probleme Feedback vom Kunden.
Verpackung und Versand
(1)Wir versenden die Produkte innerhalb von 5-20 Werktagen nach Erhalt der Zahlungsbestätigung.
(2) Alle Produkte werden in robusten Kartons oder Holzkisten gut verpackt, um sicherzustellen, dass die Waren sicher ankommen können.
(3) Für Ihre Wahl werden Ihnen verschiedene Versandmethoden wie Express, Seefracht, Eisenbahn usw. empfohlen.
(4)Wenn Sie mit Ihrem eigenen Spediteur reisen, stellen wir Ihnen alle erforderlichen Dokumente für die Zollabfertigung zur Verfügung.
(5)Nach dem Versand bleiben wir aufmerksam, bis die Waren gut empfangen sind.
Wenn Sie detaillierte Spezifikationen benötigen, können Sie uns bitte kontaktieren.
