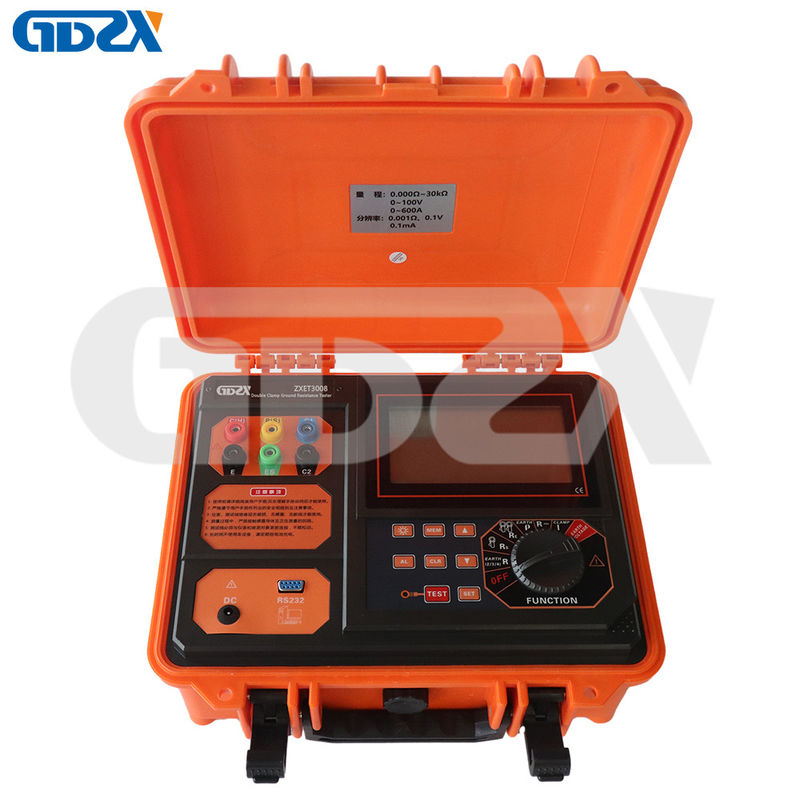

| Funktionen |
Erdungswiderstand, Bodenwiderstand, Gleichstromwiderstand, Durchgangswiderstand, Potentialausgleichswiderstand, Erdspannung, Wechselstrom, Ableitstrommessung |
| Stromversorgung |
DC 7,4V 1,8Ah wiederaufladbare Lithiumbatterie |
| Hintergrundbeleuchtung |
Steuerbare weiße Bildschirmhintergrundbeleuchtung, geeignet für den Einsatz an dunklen Orten |
| Messung |
Präzisions-4-Draht-, 3-Draht-Methode, einfache 2-Draht-Methode, Selektivmethode, Doppelzangenmethode zur Messung des Erdungswiderstands |
| Messmethoden |
Zwei-, Drei- und Vierdrahtmessung: Polwechselmethode, Kurzschlussmessstrom 20mA Max |
| Selektivmessung: Polwechselmethode, Kurzschlussmessstrom 20mA Max |
| Doppelzangenmethode: berührungslose Gegeninduktivitätsmessmethode, Prüfstrom 1mA Max |
| Bodenwiderstand: Quadrupolmethode (Wenner-Methode) |
| Gleichstromwiderstand: Polwechselmethode |
| Wechselstrom: Durchschnittsgleichrichtung (Zange) |
| Spannung gegen Erde: Durchschnittsgleichrichtung (zwischen P (S) -ES-Schnittstelle) |
| Bereich |
Zwei-, Drei-, Vierdrahtmethode zur Messung des Erdungswiderstands (R): 0,000Ω ~ 30000Ω |
| Selektivmethode zur Messung des Erdungswiderstands (Re): 0,00Ω ~ 3000Ω |
| Doppelzangenmethode zur Messung des Erdungswiderstands (Re): 0,01Ω ~ 200Ω |
| Doppelzangenmethode zur Messung des Erdungswiderstands (Re): 0,01Ω ~ 200Ω |
| Erdspannung (50Hz / 60Hz): AC 0,0 ~ 100,0V |
| Wechselstrom (50Hz / 60Hz): AC 0,00mA ~ 600,0A |
| Höchste Auflösung |
Zwei-, Drei-, Vierdrahtmethode zur Messung des Erdungswiderstands (Re), DC-Widerstand: 0,001Ω(0,000Ω~29,999Ω); 0,01Ω(30,00Ω~299,99Ω)
0,1Ω(300,0Ω~2999,9Ω);1Ω(3000Ω~30000Ω)
|
|
Selektivmethode zur Messung des Erdungswiderstands (Re):
0,01Ω(0,00Ω~29,99Ω);0,1Ω(30,0Ω~299,9Ω)
1Ω(300Ω~3000Ω)
|
|
Doppelzangenmethode zur Messung des Erdungswiderstands (Re):
0,01Ω(0,01Ω~0,99Ω);0,1Ω(1,0Ω~29,9Ω)
1Ω(30Ω~200Ω)
|
|
Bodenwiderstand (ρ):
0,01Ωm(0,00Ωm~99,99Ωm)
0,1Ωm(100,0Ωm~999,9Ωm)
1Ωm(1000Ωm~9999Ωm)
10Ωm(10,00kΩm ~99,99kΩm)
100Ωm(100,0kΩm~999,9kΩm)
1kΩm(1000kΩm~9000kΩm)
|
| Erdspannung(50Hz/60Hz): 0,1V |
| Wechselstrom(50Hz/60Hz): 0,01mA |
| Präzision |
Zwei-, Drei-, Vierdrahtmethode zur Messung des Erdungswiderstands (Re), DC-Widerstand (R-):
±2%rdg±0,05Ω (0,000Ω~29,999Ω)
±2%rdg±3dgt (30,00Ω~299,99Ω)
±2%rdg±3dgt (300,0Ω~2999,9Ω)
±4%rdg±3dgt (3,000kΩ~30,00kΩ)
Hinweis: 1. Zusätzlicher Fehler bei rC max oder rP max≤±5%rdg±5dgt.(rC max:4kΩ+100R＜50kΩ, rP max:4kΩ+100R＜50kΩ)
2. Zusätzlicher Fehler bei 5V Störspannung≤±5%rdg±5dgt
|
|
Selektivmethode zur Messung des Erdungswiderstands (Re):
±2%rdg±5dgt(0,00Ω~29,99Ω)
±2%rdg±3dgt(30,0Ω~299,9Ω)
±2%rdg±3dgt (300Ω~3000Ω)
|
|
Doppelzangenmethode zur Messung des Erdungswiderstands (Re):
±10%rdg±5dgt(0,01Ω~100Ω)
±20%rdg±5dgt(101Ω~200Ω)
|
|
Bodenwiderstand (ρ): gemäß der Messgenauigkeit von R
(ρ=2πaR a:1 m~100m；π=3,14)
|
| Erdspannung(50Hz/60Hz): ±2%rdg±3dgt |
| Wechselstrom(50Hz/60Hz): ±2%rdg±3dgt |
| Prüfspannungswellenform |
Sinuswelle |
| Prüffrequenz |
128Hz/111Hz/105Hz/94Hz(Automatische Frequenzauswahl) |
| Kurzschlussprüfstrom |
AC 20mA max |
| Leerlaufprüfspannung |
AC 40V max |
| Elektrodenabstand |
1m~100m |
| Anzeigemodus |
6-stellige große LCD-Anzeige mit Hintergrundbeleuchtung |
| Messanweisungen |
LED-Blinkanzeige während der Messung, LCD-Countdown-Anzeige |
| LCD-Größe |
128mm×75mm |
| LCD-Anzeige |
124mm×67mm |
| Größe |
Instrumentengröße: Länge, Breite und Höhe 320mm × 275mm × 145mm |
| Stromzange: Länge, Breite und Höhe ca. 220mm × 100mm × 27mm |
| Verpackungsabmessungen |
Außenverpackung: Länge, Breite und Höhe ca. 400mm × 245mm × 335mm |
| Standard-Testleitung |
Rot 15m, Schwarz 15m, Gelb 10m, Grün 10m |
| Einfache Testleitung |
2 Stäbe: rot 1,6m, schwarz 1,6m |
| Hilfserdungsstab |
4 Stück:φ10mm×150mm |
| Stromzange |
2 Stk: CT1-Zange roter schwarzer Stecker, CT2-Zange blauer schwarzer Stecker |
| Stromzangenkaliber |
φ52mm |
| Stromzangenkaliber |
1000:1 |
| Stromzangenleitung |
Länge 2m |
| Messzeit |
Wechselstrom: ca. 2 Mal / Sekunde;
Erdspannung: ca. 2 Mal / Sekunde;
Erdungswiderstand: ca. 7 Sekunden / Mal
|
| Messzeiten |
Mehr als 5000 Mal (Kurzschlusstest, einmal testen, 30 Sekunden anhalten und dann testen) |
| Leitungsspannung |
Messung unter AC 100V |
| Kommunikationsschnittstelle |
Mit USB-Schnittstelle können die gespeicherten Daten auf den Computer hochgeladen, gespeichert und gedruckt werden |
| Kommunikationsleitung |
1 USB-Kommunikationsleitung, 1,5 m lang |
| Datenaufbewahrung |
Das Symbol "HOLD" zeigt an, wenn Daten gehalten werden |
| Datenspeicherung |
2000 Gruppen, "MEM"-Speicheranzeige, Anzeige "FULL" zeigt an, dass der Speicher voll ist |
| Datenzugriff |
Das Symbol "READ" zeigt an, wenn Daten geprüft werden |
| Überlaufanzeige |
Das Symbol "OL" zeigt an, wenn der Bereich überschritten wird |
| Niedrigstromanzeige der Stromzange |
Bei Auswahl der Methode oder der Doppelzangenmethode, wenn das von der CT2-Zange empfangene Stromsignal niedriger als 0,5 mA ist, wird das Symbol "" angezeigt. Zu diesem Zeitpunkt sollte die Zangenrichtung der CT2-Stromzange überprüft werden |
| Störungstest |
Erkennt automatisch das Störsignal, die Störspannung ist höher als 5V "NOISE"-Symbolanzeige |
| Hilfserdungstest |
Mit Hilfserdwiderstandswert-Testfunktion, 0,00kΩ~30,00kΩ(100R+rC<50kΩ,100R+rP<50kΩ) |
| Alarmfunktion |
Wenn der Messwert den Alarmeinstellungswert überschreitet, "Piep--Piep--Piep--" Alarmanzeige |
| Batteriespannung |
Wenn die Batteriespannung unzureichend ist, wird das Batteriespannungs-Niedrigsymbol angezeigt, um die Batterie zum Aufladen zu erinnern. |
| Automatische Abschaltung |
Automatische Abschaltung nach 15 Minuten |
| Arbeitsstrom |
Standby: 25mA Max (Hintergrundbeleuchtung aus);
Hintergrundbeleuchtung: 25mA Max (separater Hintergrundbeleuchtungsstromverbrauch);
Bei der Messung: 150mA Max (Hintergrundbeleuchtung aus)
|
| Gewicht |
Instrument: 2,66 kg (einschließlich Batterie) |
| Gesamtgewicht: 7,87 kg (einschließlich Verpackung) |
| Werkzeugkasten |
Spezielles Werkzeugkastendesign, kann 200 kg tragen |
| Arbeitstemperatur und -feuchtigkeit |
-10 ℃ ~ 40 ℃; unter 80% rF |
| Lagertemperatur und -feuchtigkeit |
-20 ℃ ~ 60 ℃; unter 70% rF |
| Überlastschutz |
Messung des Erdungswiderstands: AC 280V / 3 Sekunden zwischen C (H) -E, P (S) -ES-Anschlüssen |
| Isolationswiderstand |
20MΩ oder mehr (500V zwischen Stromkreis und Gehäuse) |
| Aushalten |
20MΩ oder mehr (500V zwischen Stromkreis und Gehäuse) |
| Elektromagnetische Eigenschaften |
IEC61326(EMV) |
| Geeignet für Sicherheitsbestimmungen |
IEC61010-1 (CAT Ⅲ 300V, CAT IV 150V, Verschmutzungsgrad 2);
IEC61010-031; IEC61557-1 (Erdungswiderstand);
IEC61557-5 (Bodenwiderstand);
JJG366-2004 (Erdungswiderstandsmessgerät);
JJG1054-2009 (Zangen-Erdungswiderstandsmessgerät).
|
